Вимірювальна лінія
Трубопровідна ділянка, запірна арматура, фільтрація та потрібні прямі ділянки створюють стабільний профіль потоку.

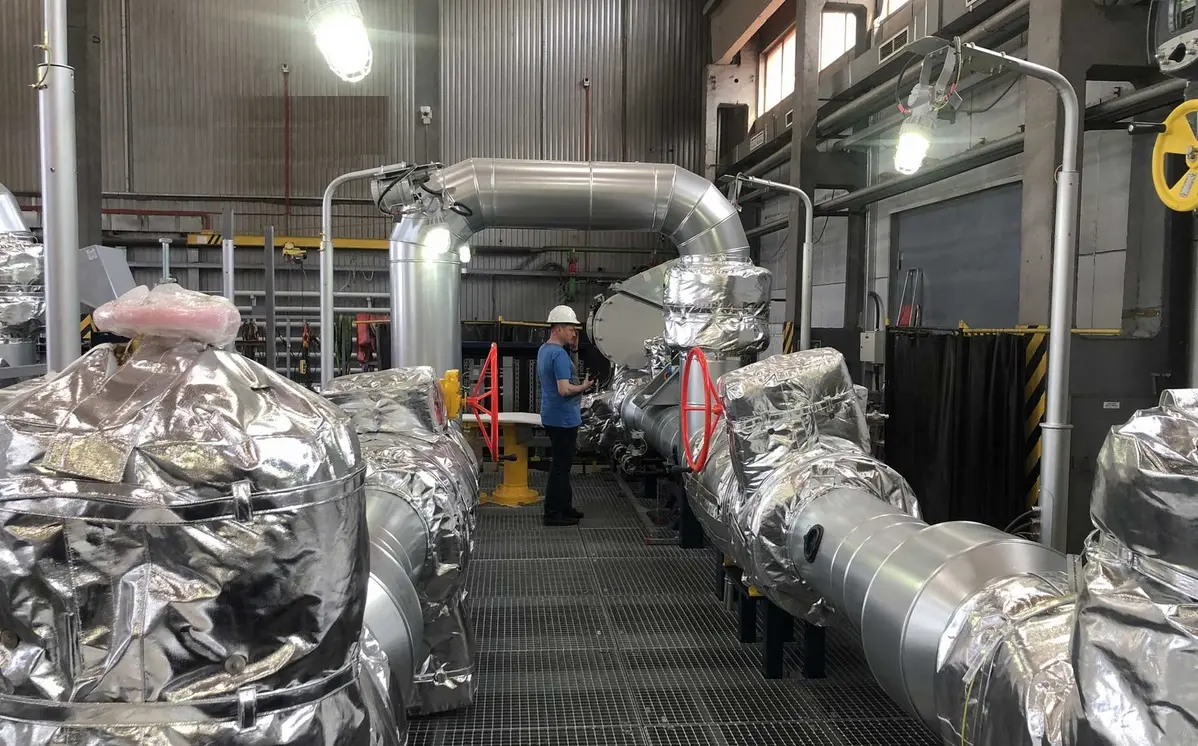

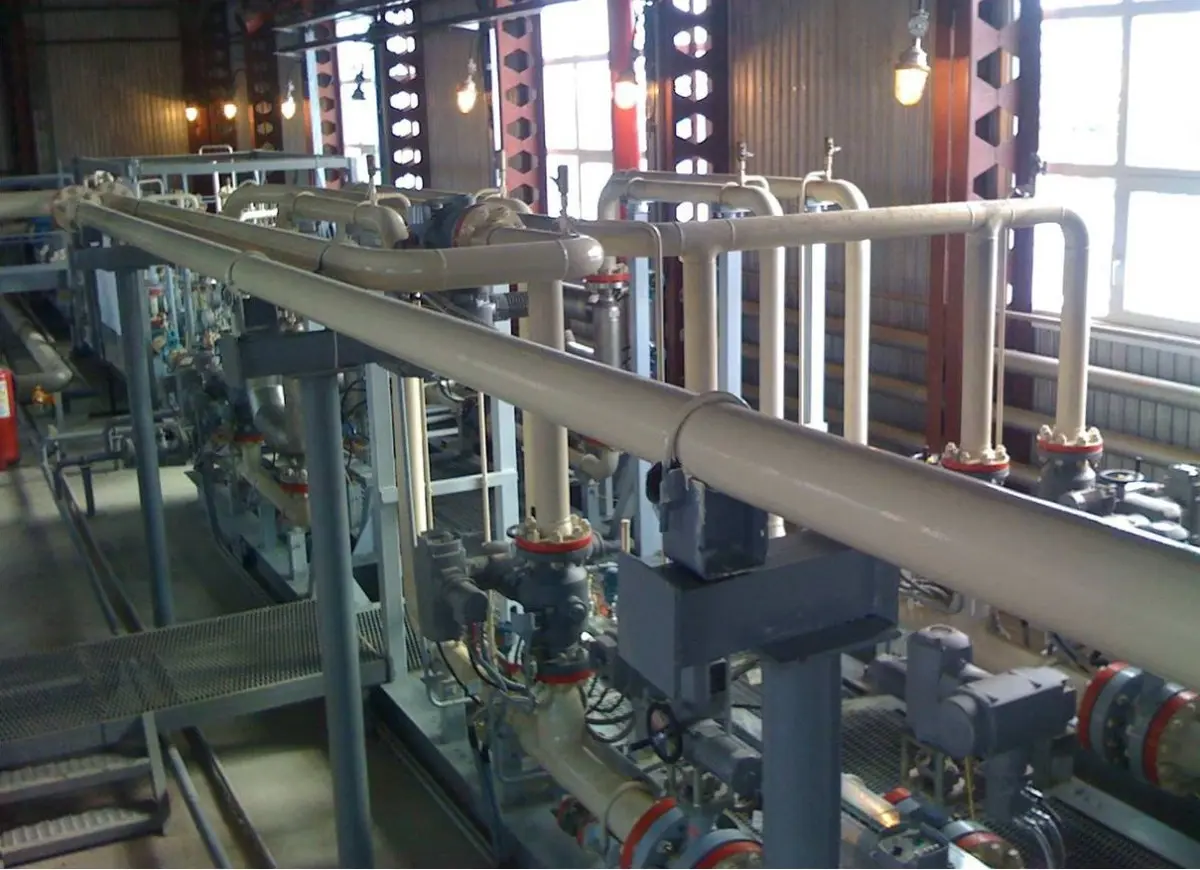

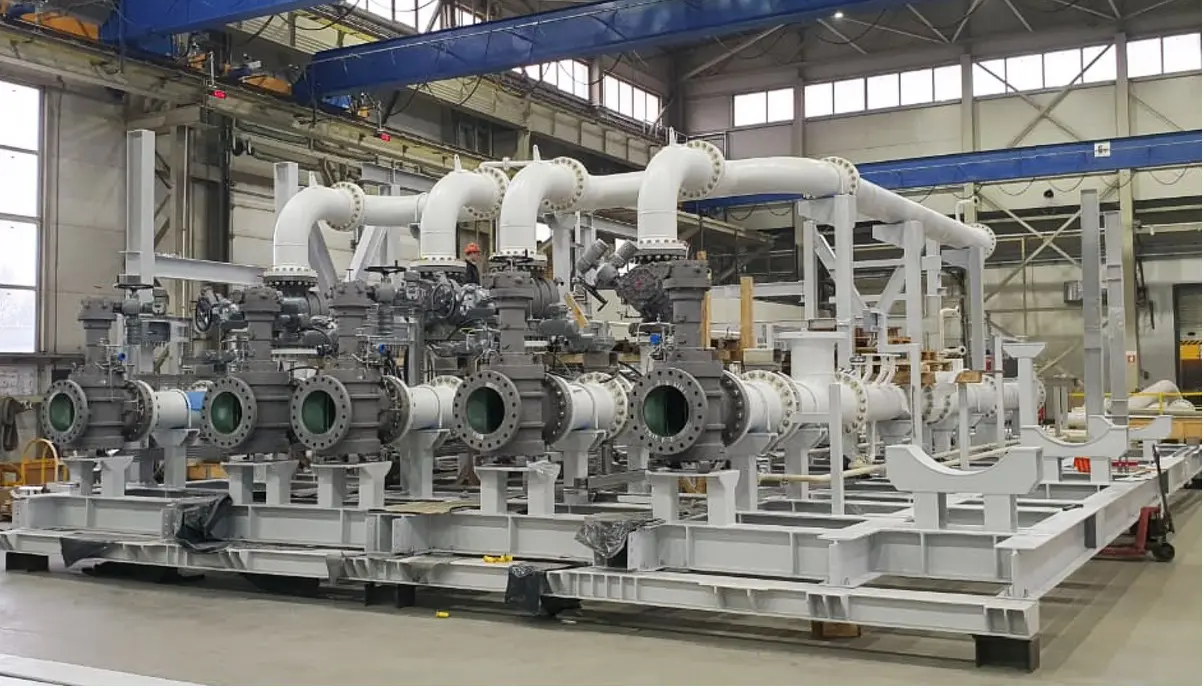

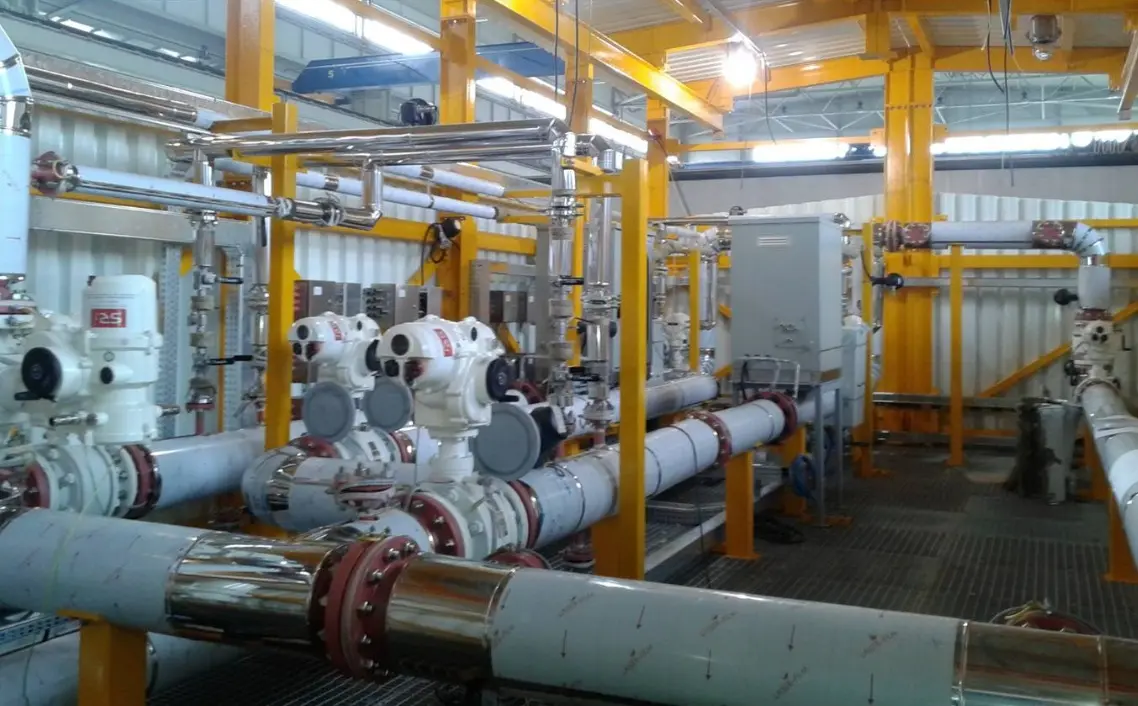

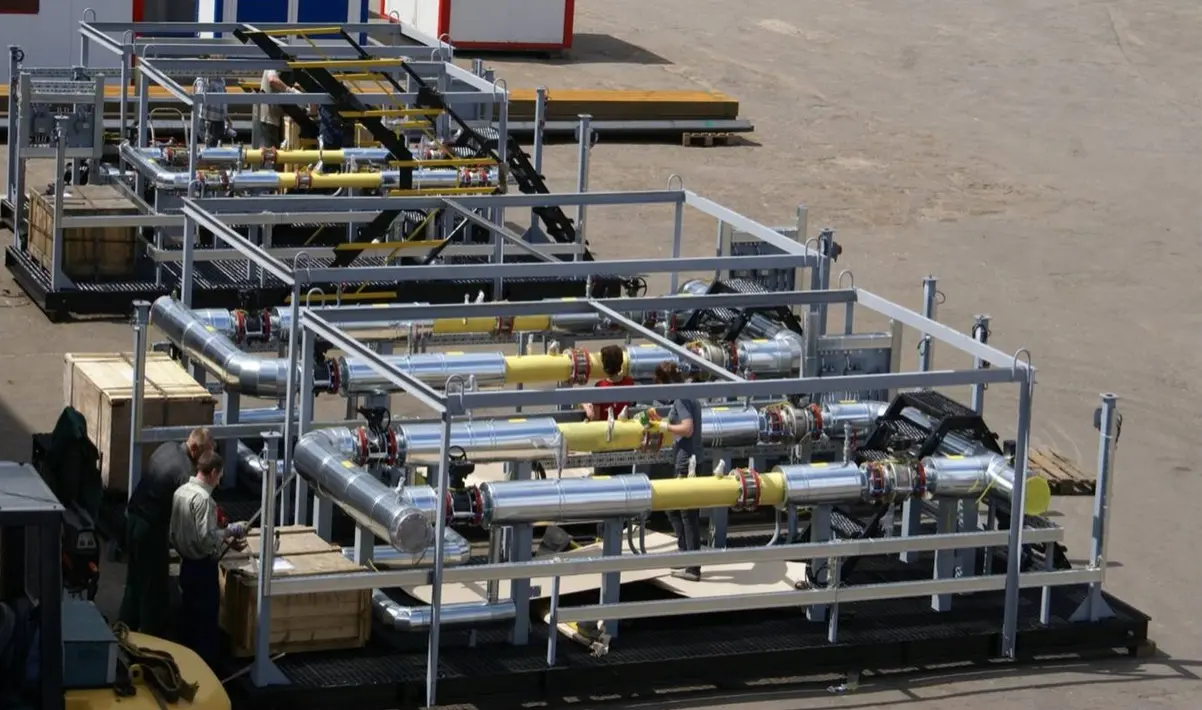

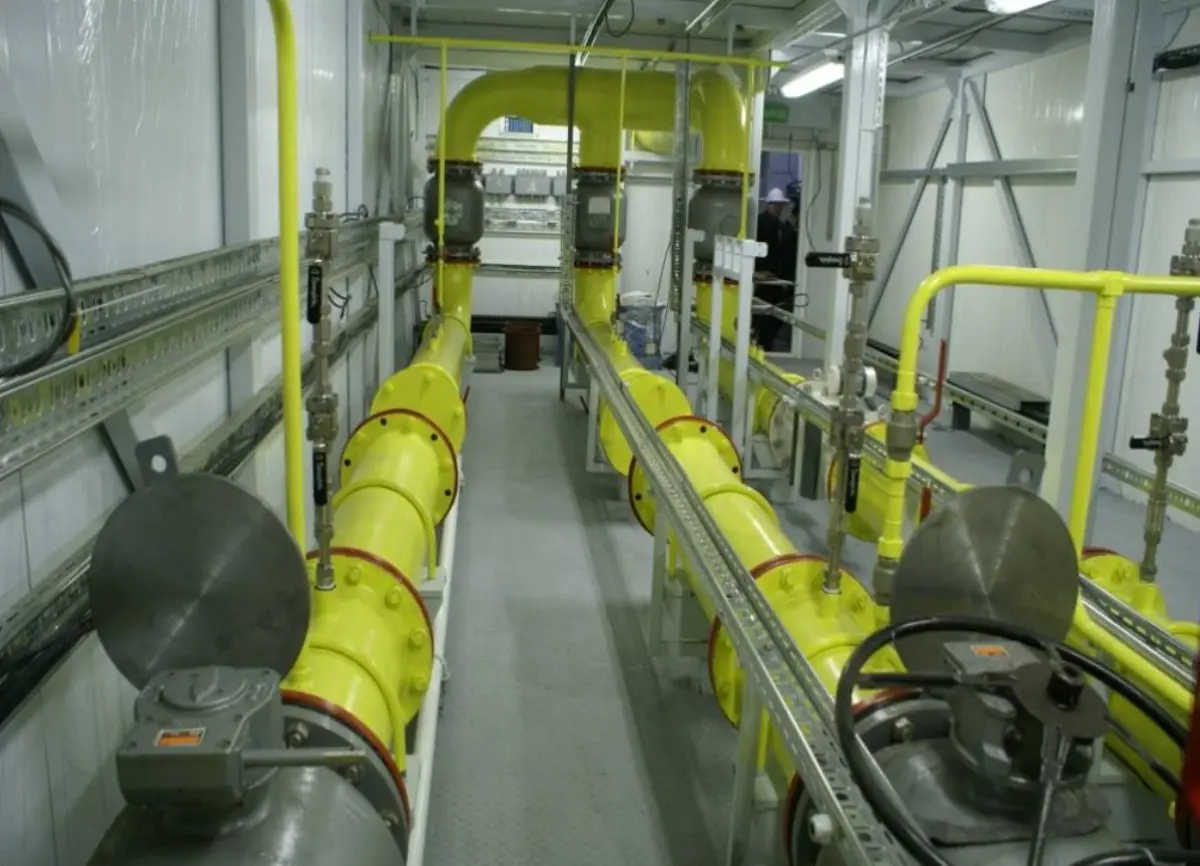

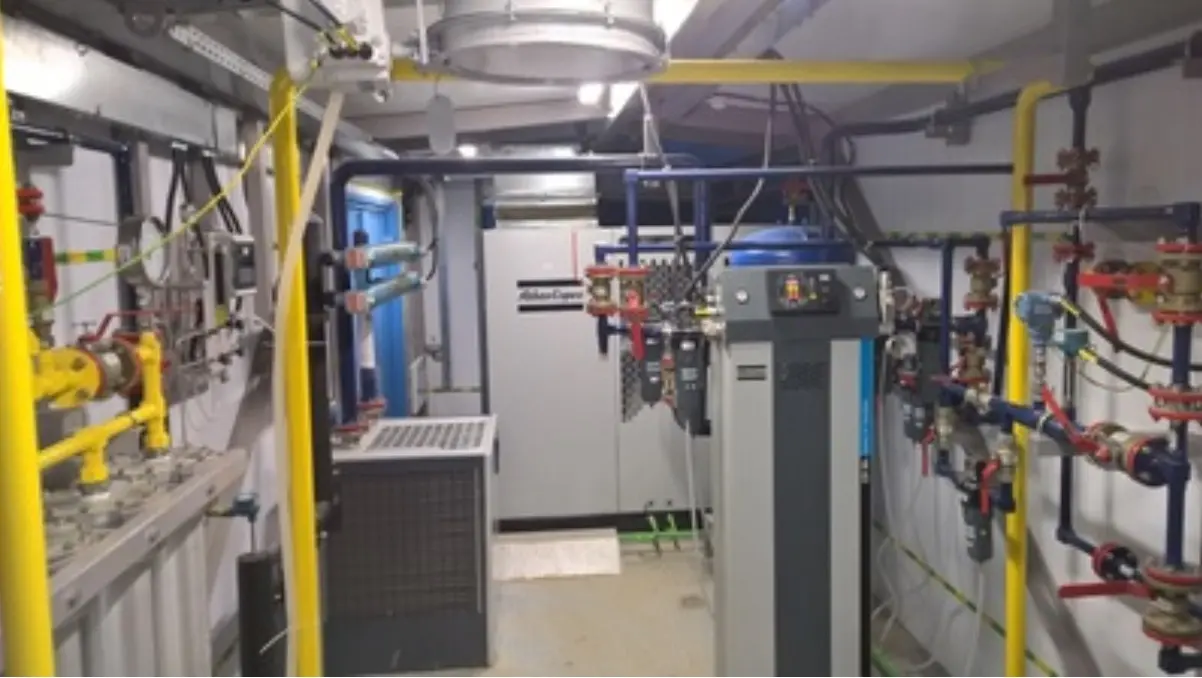

Фотографії реалізованих і комплектних інженерних рішень
ПРИЗНАЧЕННЯ ТА РЕАЛІЗАЦІЯ
Комерційний або технологічний облік газу з приведенням до погоджених умов
Вузол обліку газу є узгодженим комплексом засобів вимірювання витрати, тиску й температури та обчислювального обладнання. Він визначає кількість газу в робочих умовах, виконує необхідні розрахунки й формує архів даних для комерційного або внутрішнього технологічного обліку.
Система може працювати на одному або кількох вимірювальних трубопроводах. Метод вимірювання — за перепадом тиску, ультразвуковий, турбінний, ротаційний або масовий — обирається за складом газу, діапазоном витрати, тиском і потрібною точністю.
КОМПЛЕКТАЦІЯ
Типова комплектація
Первинний витратомір
Вимірює об’ємну або масову витрату за методом, оптимальним для робочого газу.
Тиск і температура
Перетворювачі фіксують умови потоку для розрахунку кількості газу.
Обчислювач
Розраховує об’єм або масу, виконує корекцію, накопичує архів і формує звітні дані.
Автоматика та зв’язок
Контролери, шафи й канали зв’язку передають інформацію оператору та до систем підприємства.
ПРИНЦИП РОБОТИ
Як працює система
Газ проходить підготовлену вимірювальну ділянку, де визначаються витрата, тиск і температура.
Обчислювач синхронно обробляє сигнали та, за потреби, враховує властивості й склад газу.
Результат приводиться до погоджених умов, накопичується за задані періоди й перевіряється діагностичними алгоритмами.
Поточні дані, події та архіви передаються на операторський або диспетчерський рівень.
ПЕРЕВАГИ
Що отримує замовник
- точний облік у широкому діапазоні режимів
- автоматична корекція за умовами потоку
- архівування, діагностика та передавання даних
- можливість резервування вимірювальних ліній
ДАНІ ДЛЯ ПІДБОРУ
Що потрібно для технічної пропозиції
Надішліть наявне технічне завдання або заповніть ці вихідні дані у довільній формі. Після уточнення режимів ми визначимо склад, виконання та межі постачання.
- склад, густина, вологість і забрудненість газу
- діапазон витрати, тиск і температура
- діаметр трубопроводу та допустима втрата тиску
- призначення обліку й потрібна точність
- вимоги до резервування, зв’язку й розміщення
СКЛАД РОБІТ
Що може входити до проєкту
Остаточний перелік робіт і документації формується відповідно до меж поставки та вимог замовника.
- аналіз вихідних даних, режимів роботи та вимог замовника
- розроблення технічної концепції та конфігурації системи
- підбір і взаємне узгодження обладнання та компонентів
- підготовка технічної документації й вимог до інтеграції
- супровід виготовлення, монтажу та пусконалагодження
ТЕХНІЧНА ПРОПОЗИЦІЯ
Розробимо конфігурацію під ваш об’єкт
Надішліть технічне завдання або коротко опишіть процес. Ми уточнимо вихідні дані та підготуємо наступні кроки.
