Калібрована ділянка
Ділянка з точно визначеним внутрішнім об’ємом між детекторами є основою передавання одиниці об’єму.

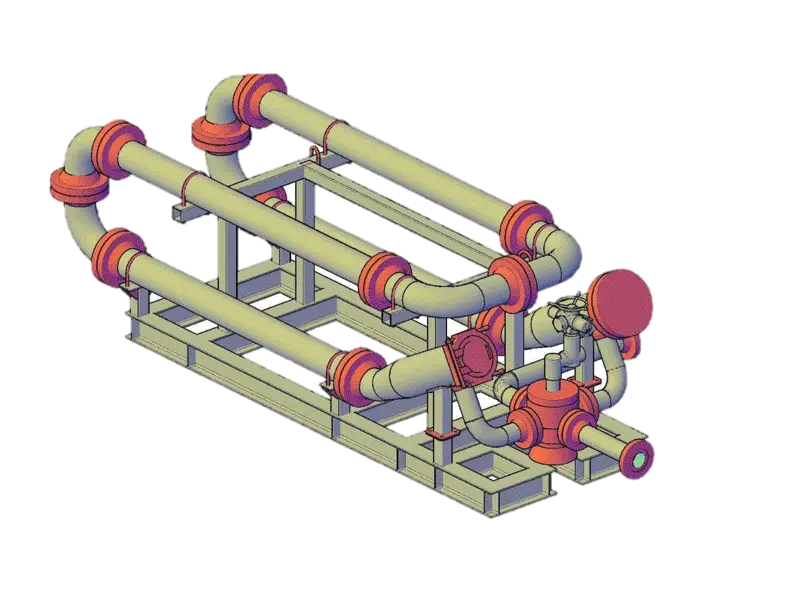

Фотографії реалізованих і комплектних інженерних рішень
ПРИЗНАЧЕННЯ ТА РЕАЛІЗАЦІЯ
Повірка витратомірів безпосередньо в робочому контурі
Трубопоршнева повірочна установка відтворює відомий об’єм рідини між двома детекторами та порівнює його з показаннями витратоміра. Це дозволяє визначати коефіцієнт перетворення приладу за місцем експлуатації, на робочому середовищі та без тривалої зупинки обліку.
Установка може бути стаціонарною або пересувною, одно- чи двонаправленою. Її розмір, калібрована ділянка, тип поршня та система керування підбираються під діапазон витрати, властивості рідини й вимоги конкретної системи обліку.
КОМПЛЕКТАЦІЯ
Основні вузли
Пускові та приймальні камери
Забезпечують безпечний запуск, приймання, огляд і заміну поршня.
Поршень і система детектування
Еластичний поршень перекриває переріз, рухається разом із рідиною, а детектори фіксують межі вимірюваного об’єму.
Перемикальна арматура
Чотириходовий кран або інша узгоджена схема змінює напрям руху потоку й поршня.
Вимірювання та автоматика
Датчики тиску й температури, реєстрація імпульсів і програмна обробка формують результат повірки.
ПРИНЦИП РОБОТИ
Як працює система
Поршень запускається потоком і після розгінної ділянки рухається зі швидкістю рідини.
Перший детектор запускає підрахунок імпульсів повірюваного витратоміра, другий — завершує його.
Відомий об’єм каліброваної ділянки порівнюється з показаннями приладу, після чого розраховується його коефіцієнт перетворення.
Для двонаправленого виконання цикл повторюється у зворотному напрямку після перемикання арматури.
ПЕРЕВАГИ
Що отримує замовник
- повірка на місці експлуатації та на робочій рідині
- мінімальний вплив на безперервність технологічного процесу
- автоматизований цикл і повторюваність результатів
- придатність для широкого діапазону витрат і в’язкості
ТЕХНІЧНІ ОРІЄНТИРИ
Базові параметри
Наведені значення характеризують можливий клас обладнання. Точні параметри встановлюються після гідравлічного та метрологічного розрахунку.
- Діапазон витрати
- визначається діаметром і конфігурацією; можливі рішення до 4000 м³/год
- Виконання
- стаціонарне або пересувне, одно- чи двонаправлене
- Робоче середовище
- нафта, нафтопродукти та інші сумісні рідини
ДАНІ ДЛЯ ПІДБОРУ
Що потрібно для технічної пропозиції
Надішліть наявне технічне завдання або заповніть ці вихідні дані у довільній формі. Після уточнення режимів ми визначимо склад, виконання та межі постачання.
- типи, діаметри та діапазони витрати повірюваних приладів
- властивості робочої рідини
- робочі та розрахункові тиск і температура
- місце підключення й доступний простір
- вимоги до методу, автоматизації та оформлення результатів
СКЛАД РОБІТ
Що може входити до проєкту
Остаточний перелік робіт і документації формується відповідно до меж поставки та вимог замовника.
- аналіз вихідних даних, режимів роботи та вимог замовника
- розроблення технічної концепції та конфігурації системи
- підбір і взаємне узгодження обладнання та компонентів
- підготовка технічної документації й вимог до інтеграції
- супровід виготовлення, монтажу та пусконалагодження
