Нафта та нафтопродукти
Вимірювання маси або об’єму, температури й тиску. За завданням додаються контроль густини, в’язкості, вмісту води, автоматичний відбір проб і розрахунок маси нетто.
Фотографії реалізованих і комплектних інженерних рішень
ПРИЗНАЧЕННЯ СИСТЕМИ
Точний облік продукту в реальному технологічному процесі
Система вимірювання — це не окремий витратомір, а узгоджений комплекс технологічного обладнання, засобів вимірювання, автоматики та програмного забезпечення. Він визначає кількість продукту, контролює передбачені проєктом показники якості та формує дані, придатні для комерційного або оперативного обліку.
Конфігурація розробляється для конкретного середовища, діапазону витрати, тиску, температури, необхідної точності та режимів роботи. Рішення може бути змонтоване на відкритому майданчику, на рамній основі або в утепленому блок-контейнері з високим рівнем заводської готовності.
Природний і технологічний газ
Вимірювання витрати або об’єму з урахуванням тиску, температури та властивостей газу. За потреби виконується приведення до стандартних умов і контроль складу.
ОСНОВНІ ФУНКЦІЇ
Що виконує система
Кількість продукту
Безперервне вимірювання витрати, об’єму або маси продукту в робочому діапазоні системи.
Показники якості
Контроль передбачених проєктом фізичних параметрів продукту та формування достовірного набору даних.
Розрахунок і облік
Обчислення облікових показників, реєстрація операцій, формування звітів і захищене архівування результатів.
Контроль точності
Перевірка метрологічних характеристик робочих засобів вимірювання безпосередньо на об’єкті.
Відбір проб
Автоматичний або ручний відбір представницької проби для подальшого визначення показників якості.
Передавання даних
Обмін із системою керування підприємства, операторським рівнем та іншими інформаційними системами.
КОМПЛЕКТАЦІЯ
З яких частин складається рішення
Фільтрація та підготовка потоку
Фільтри затримують механічні домішки й захищають вимірювальні прилади. Контроль перепаду тиску допомагає своєчасно визначити забруднення фільтрувальних елементів.
Вимірювальні лінії
Робочі та резервні лінії комплектуються витратомірами, датчиками тиску й температури, запірною арматурою, дренажем та необхідними прямими ділянками трубопроводу.
Контроль показників якості
Для рідких вуглеводнів можуть вимірюватися густина, в’язкість, температура та вміст води. Склад приладів визначається продуктом і завданням обліку.
Перевірка засобів вимірювання
До складу може входити стаціонарна повірочна установка або вузол підключення пересувного еталонного обладнання для контролю точності в умовах експлуатації.
Автоматизація та обробка інформації
Контролери й обчислювальні засоби збирають сигнали, виконують розрахунки, керують перемиканням режимів, реєструють події та передають дані на верхній рівень.
Допоміжні системи
Залежно від виконання передбачаються електроживлення, обігрів і вентиляція, освітлення, дренаж, контроль загазованості, пожежна сигналізація та інші системи безпеки.

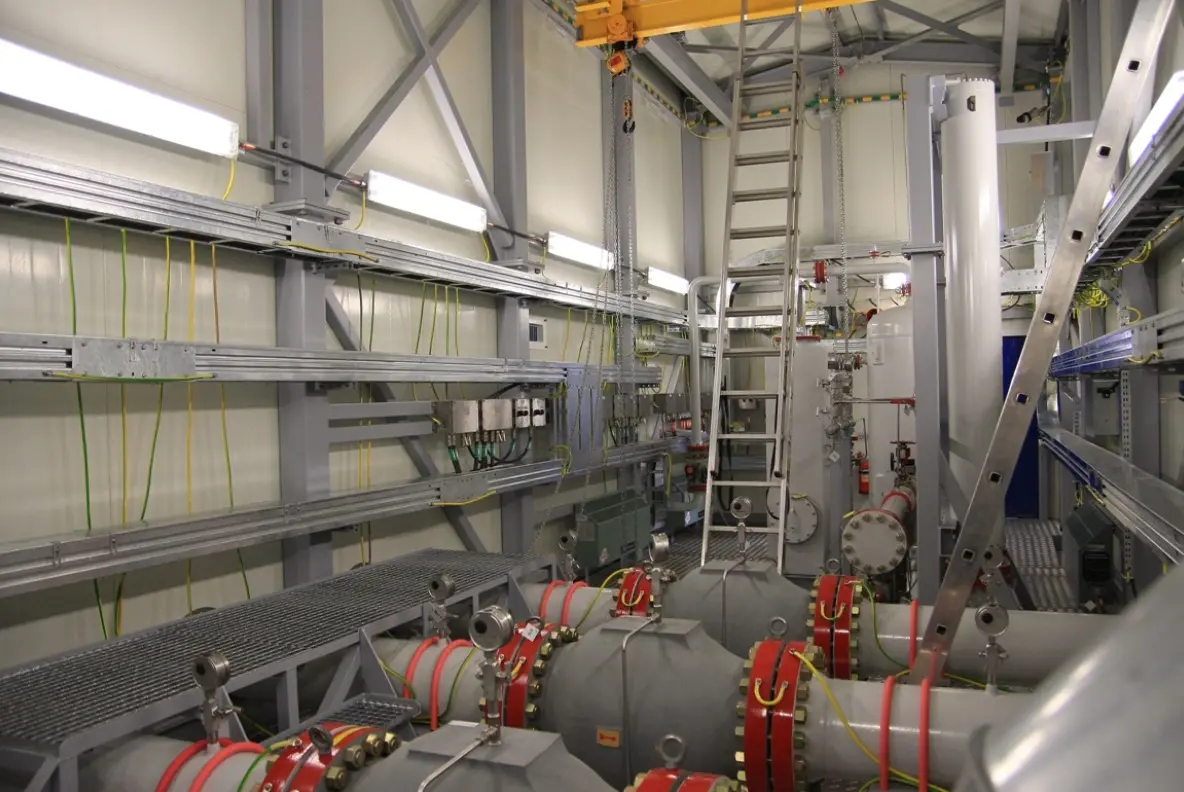

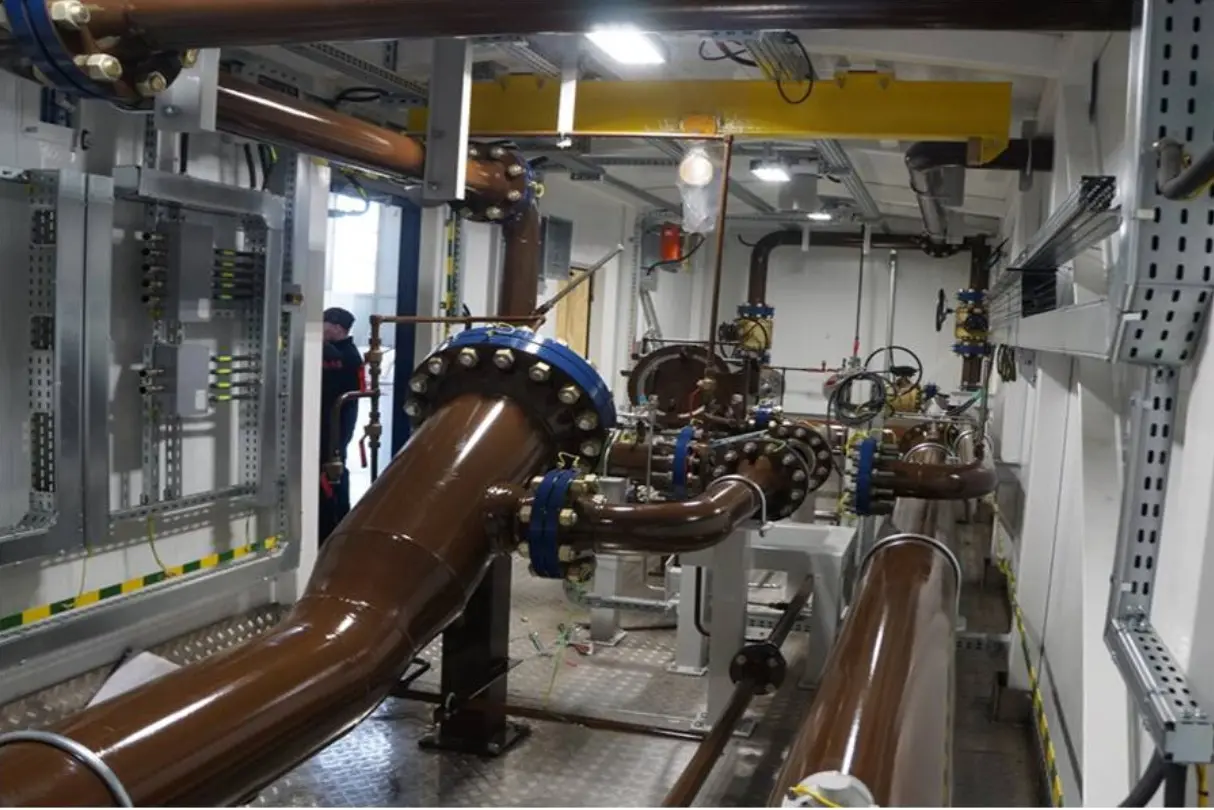

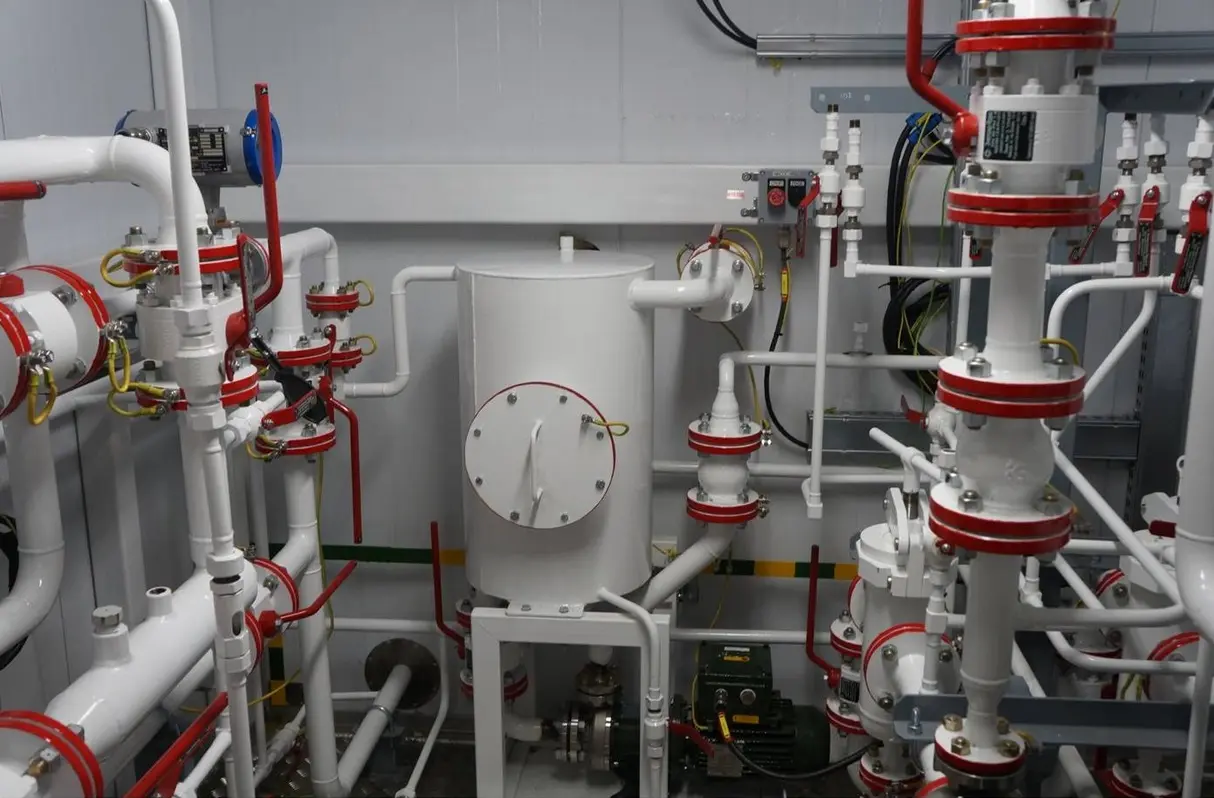

ФОТОГАЛЕРЕЯ
Обладнання та варіанти компонування
ПРИНЦИП РОБОТИ
Від потоку продукту до готового звіту
Підготовка потоку
Продукт проходить фільтрацію, а потік приводиться до умов, необхідних для стабільного вимірювання.
Вимірювання
Прилади на активній лінії безперервно визначають витрату та супутні технологічні параметри.
Контроль якості
Окремий контур аналізує задані показники продукту та забезпечує коректний відбір проб.
Розрахунок
Система обробляє первинні сигнали й розраховує облікові величини за прийнятим методом вимірювання.
Звітність
Результати відображаються оператору, архівуються та передаються до інформаційної системи підприємства.
СКЛАД РОБІТ
Від технічного завдання до введення в роботу
Межі постачання визначаються замовником: від підбору окремих модулів до комплексної реалізації системи.
- аналіз вихідних даних, режимів роботи та вимог замовника
- розроблення технічної концепції та конфігурації системи
- підбір і взаємне узгодження обладнання та компонентів
- підготовка технічної документації й вимог до інтеграції
- супровід виготовлення, монтажу та пусконалагодження
ПОШИРЕНІ ЗАПИТАННЯ
Що важливо визначити до початку проєкту
Які вихідні дані потрібні для проєктування?+
Потрібні вид і властивості продукту, мінімальна та максимальна витрата, робочі тиск і температура, діаметр трубопроводу, потрібна точність, режими роботи, умови майданчика, вимоги до резервування та інтеграції.
Чим відрізняється система для нафти від системи для газу?+
Для нафти й нафтопродуктів основну увагу приділяють вимірюванню маси або об’єму, густини, температури, в’язкості, вмісту води та відбору проб. Для газу конфігурація враховує стисливість середовища, вимірювання тиску й температури, приведення об’єму до стандартних умов та, за потреби, аналіз складу газу.
Чи можна модернізувати наявний вузол обліку?+
Так. Після технічного обстеження можна замінити окремі прилади, обчислювальну техніку, автоматику або модулі, зберігши придатні елементи наявної системи.
Від чого залежить комплектація?+
Від продукту, діапазону витрати, методу вимірювання, потрібної точності, контрольованих показників якості, схеми резервування, способу перевірки, кліматичних умов і меж постачання.
