Пробовідбірний контур
Пристрій відбору, трубна обв’язка та регулювання витрати забезпечують репрезентативність потоку через аналізатори.

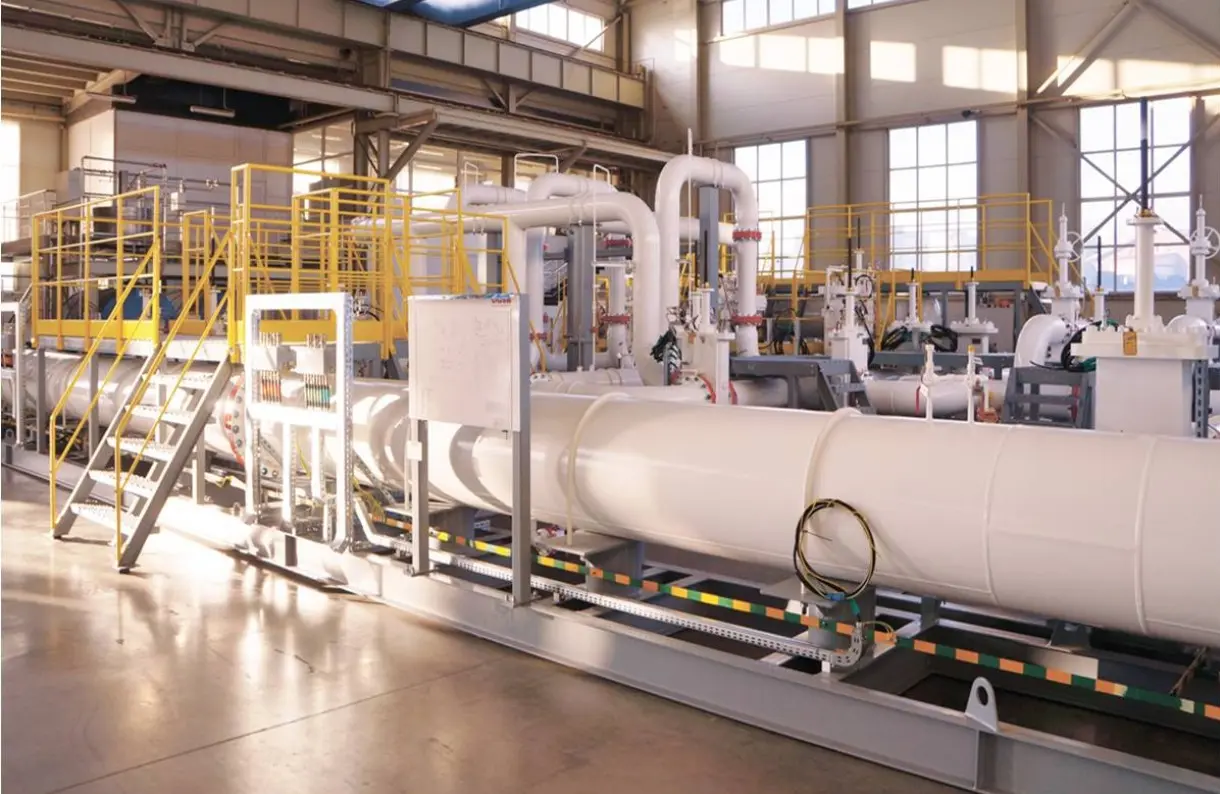

Фотографії реалізованих і комплектних інженерних рішень
ПРИЗНАЧЕННЯ ТА РЕАЛІЗАЦІЯ
Представницька проба та безперервний контроль якості продукту
Блок вимірювання показників якості працює на байпасній лінії системи обліку: з основного колектора відбирається представницький потік, стабілізується його витрата та виконуються необхідні вимірювання. Така схема дає змогу контролювати властивості продукту без втручання в основний технологічний потік.
Склад приладів формується під конкретне завдання. Блок може визначати густину, в’язкість, температуру, тиск і вміст води, забезпечувати ручний або автоматичний відбір проб, промивання та безпечне дренування контуру.
КОМПЛЕКТАЦІЯ
Що входить до рішення
Потокові аналізатори
Густиномір, віскозиметр, вологомір та інші прилади встановлюються відповідно до контрольованих показників.
Циркуляція та контроль витрати
Насос із регулюванням або керувальна арматура підтримують стабільну витрату, яку контролює окремий витратомір.
Відбір і зберігання проб
Автоматичний та ручний пробовідбір дають матеріал для лабораторного підтвердження показників якості.
Захищене виконання
За потреби обладнання розміщується в утепленому блок-контейнері з вентиляцією, обігрівом, освітленням і контролем загазованості.
ПРИНЦИП РОБОТИ
Як працює система
Частина потоку відбирається з колектора в точці, де продукт достатньо перемішаний.
Циркуляційний контур підтримує розрахункову швидкість і виключає застій продукту біля аналізаторів.
Первинні прилади безперервно передають значення до системи обробки, а пробовідбірник формує об’єднану пробу за заданим алгоритмом.
Після аналізу потік повертається в технологічну систему або спрямовується до закритого дренажу згідно з проєктною схемою.
ПЕРЕВАГИ
Що отримує замовник
- контроль якості в реальному потоці
- узгодження онлайн-вимірювань із лабораторним аналізом
- стабільні умови роботи аналізаторів
- зручне промивання, дренування та обслуговування
ДАНІ ДЛЯ ПІДБОРУ
Що потрібно для технічної пропозиції
Надішліть наявне технічне завдання або заповніть ці вихідні дані у довільній формі. Після уточнення режимів ми визначимо склад, виконання та межі постачання.
- перелік показників якості та потрібні діапазони
- склад і властивості продукту, вміст води та домішок
- параметри основного трубопроводу й допустима витрата в байпасі
- вимоги до відбору, зберігання та лабораторної передачі проб
- кліматичне виконання, вибухозахист і доступні енергоресурси
СКЛАД РОБІТ
Що може входити до проєкту
Остаточний перелік робіт і документації формується відповідно до меж поставки та вимог замовника.
- аналіз вихідних даних, режимів роботи та вимог замовника
- розроблення технічної концепції та конфігурації системи
- підбір і взаємне узгодження обладнання та компонентів
- підготовка технічної документації й вимог до інтеграції
- супровід виготовлення, монтажу та пусконалагодження
