Витратоміри

Оберіть конкретну позицію, щоб переглянути призначення, особливості застосування та дані для підбору.

ОБЛАДНАННЯ В РОЗДІЛІ

Оберіть модель

Натисніть на картку, щоб перейти до опису обладнання, характеристик і запиту технічної пропозиції.

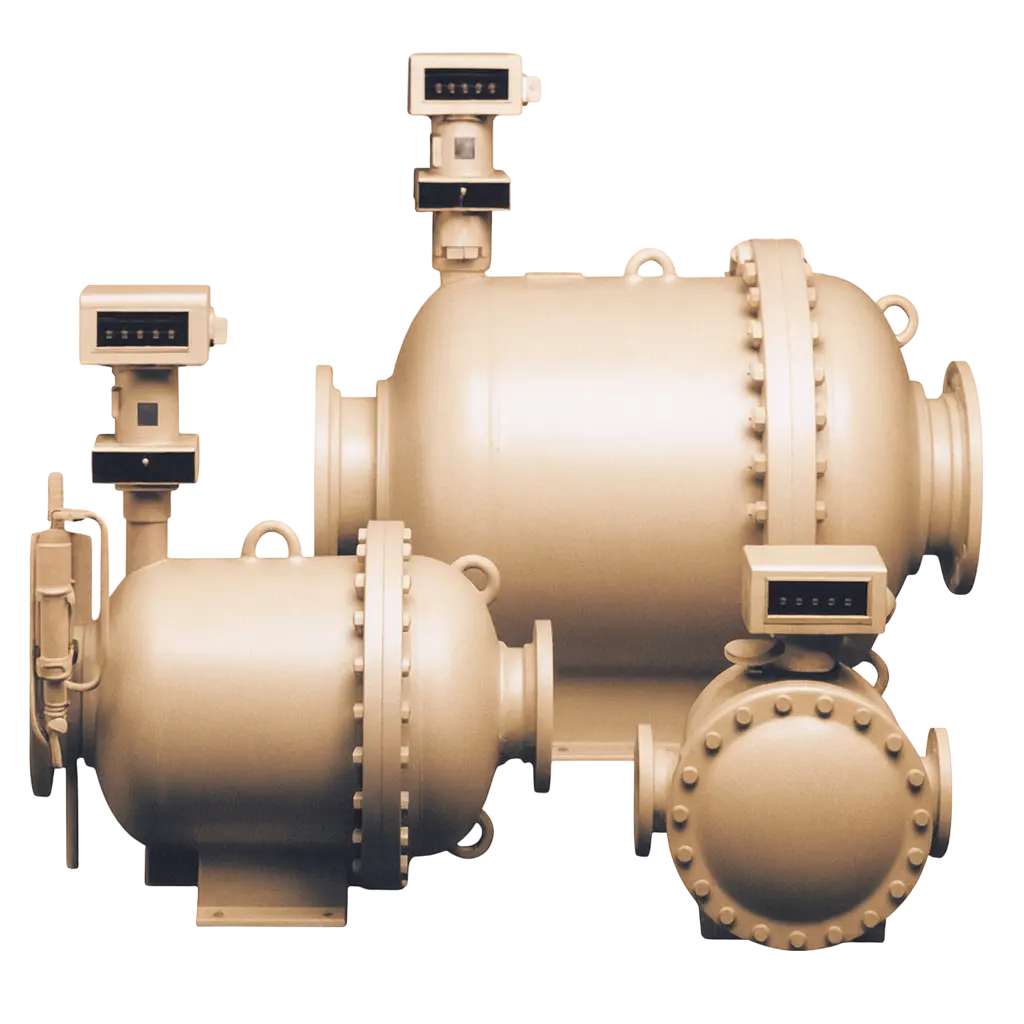

Об’ємний витратомір фірми Brodie Meter

Об’ємний витратомір фірми Brodie Meter

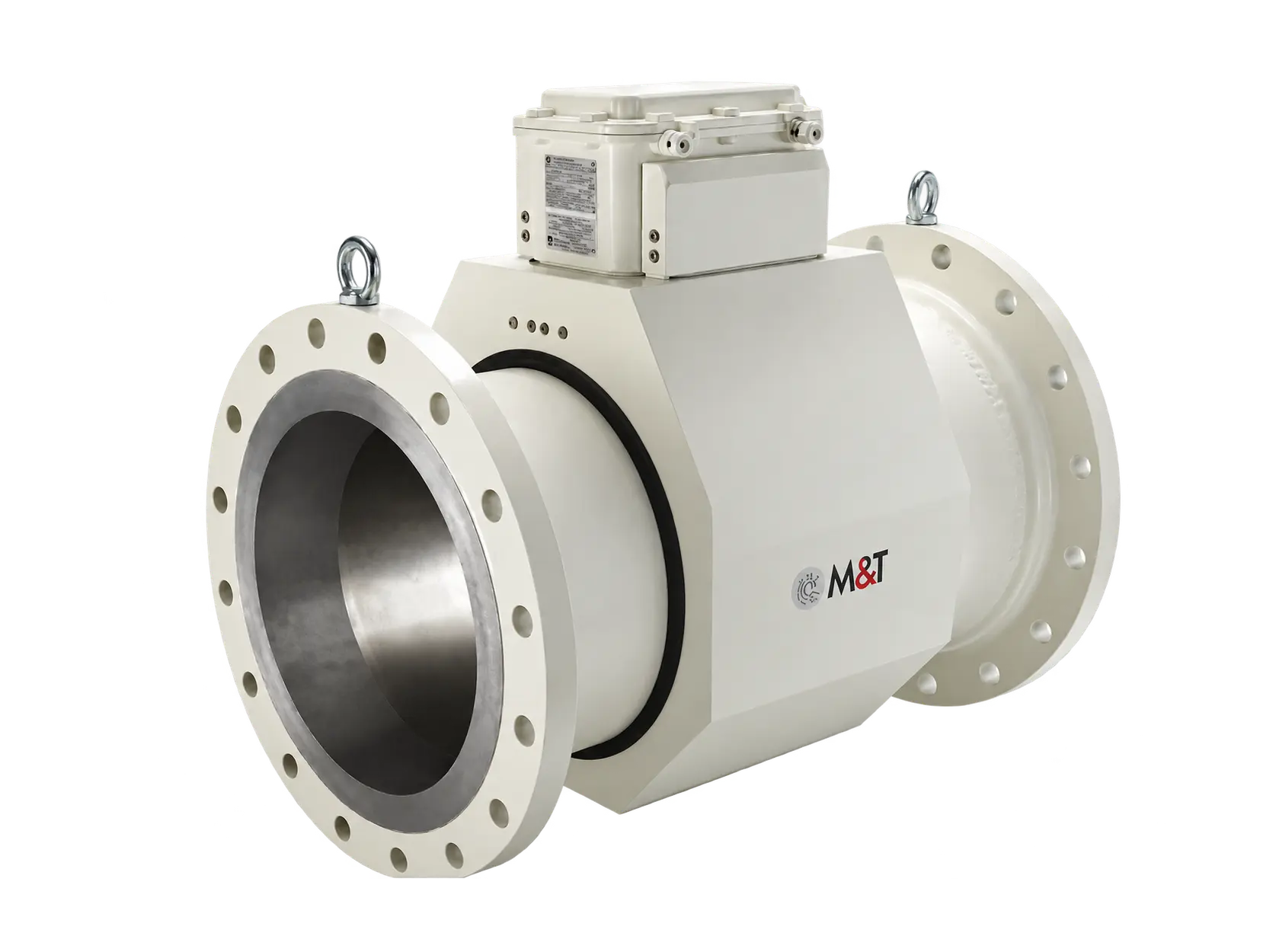

Ультразвуковий витратомір для обліку нафти та нафтопродуктів фірми M&T

Ультразвуковий витратомір для обліку нафти та нафтопродуктів фірми M&T

Багатов’язкісний гелікоїдний турбінний витратомір HTM фірми M&T

Багатов’язкісний гелікоїдний турбінний витратомір HTM фірми M&T

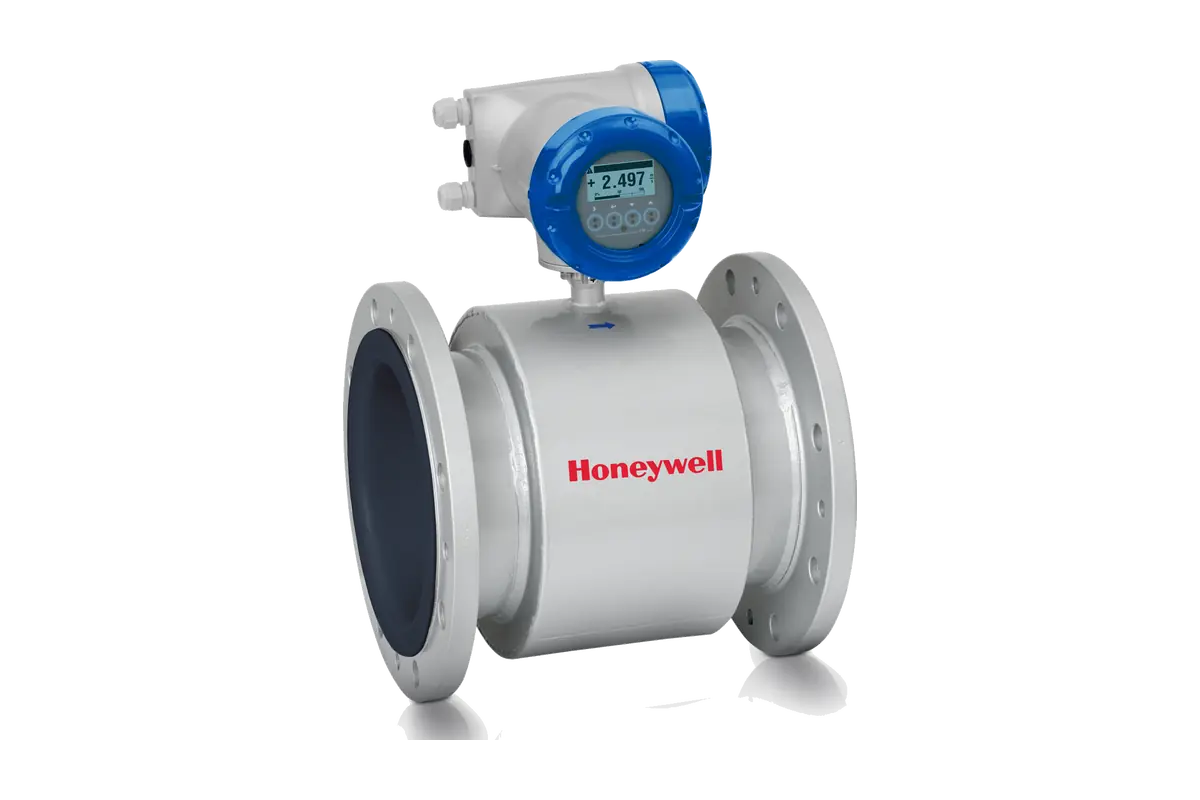

Електромагнітний витратомір Honeywell VersaFlow MAG

Електромагнітний витратомір Honeywell VersaFlow MAG

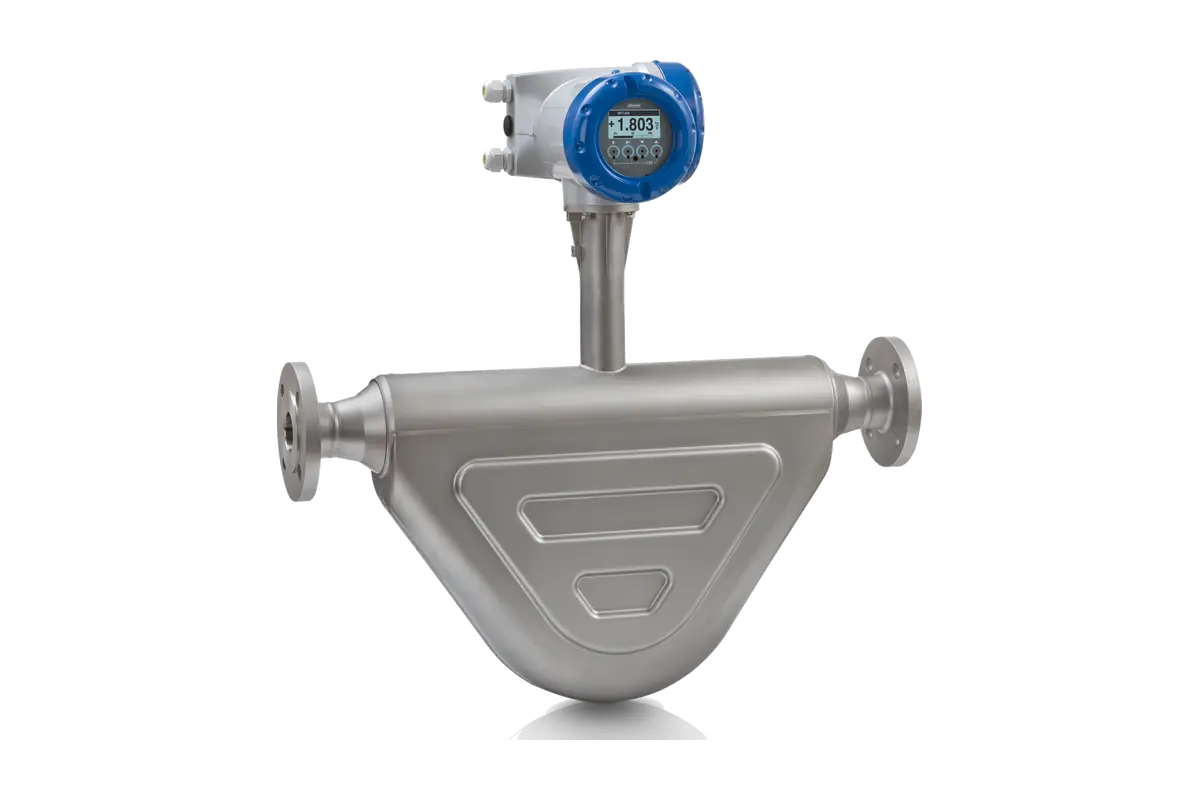

Масовий коріолісовий витратомір Honeywell VersaFlow Coriolis

Масовий коріолісовий витратомір Honeywell VersaFlow Coriolis

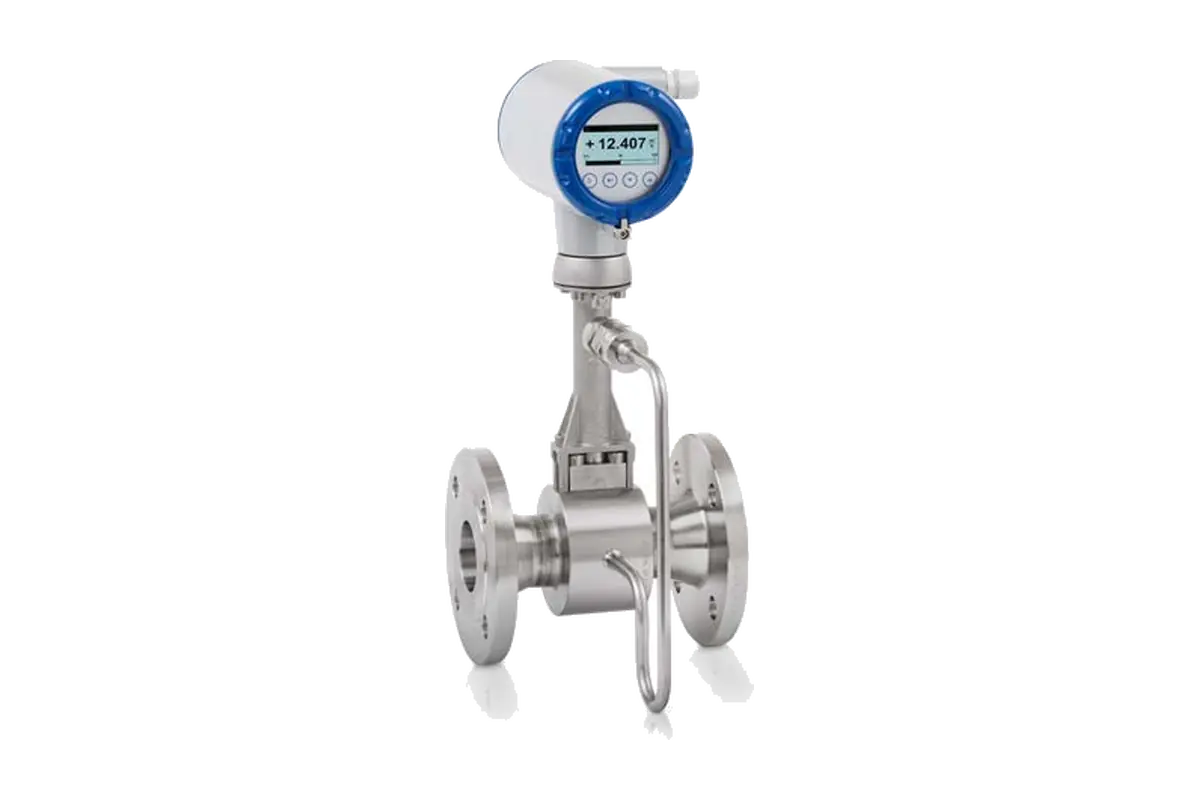

Вихровий витратомір Honeywell VersaFlow Vortex

Вихровий витратомір Honeywell VersaFlow Vortex

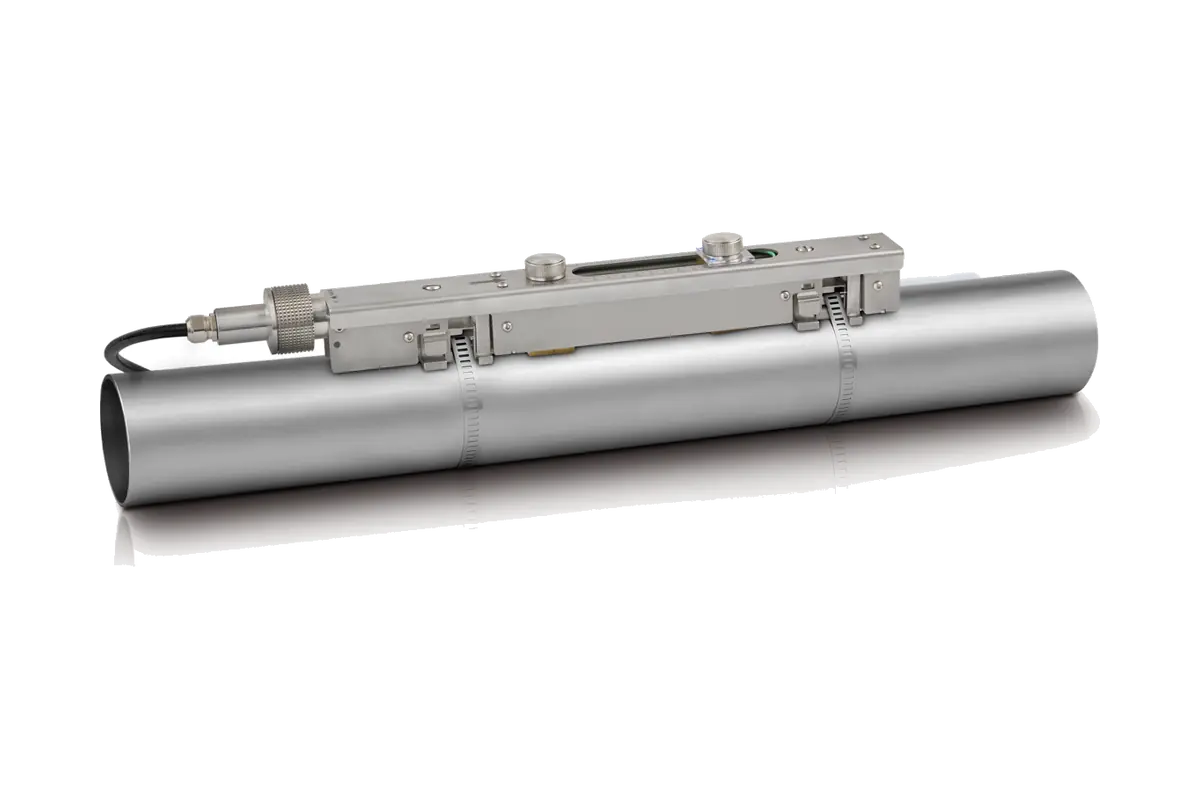

Накладний ультразвуковий витратомір Honeywell VersaFlow Clamp-on

Накладний ультразвуковий витратомір Honeywell VersaFlow Clamp-on

ПІДБІР ОБЛАДНАННЯ

Витратоміри для обліку нафти, нафтопродуктів і промислових рідин

Витратоміри застосовують для технологічного та комерційного обліку рідин і газів. Тип приладу визначають за властивостями середовища, діапазоном витрати, робочим тиском, температурою, потрібною точністю та умовами монтажу.

ТОВ «АДЕЙ-БУД» комплектує вимірювальні лінії об’ємними, ультразвуковими й турбінними витратомірами. Під час підбору враховуються прямі ділянки трубопроводу, допустима втрата тиску, вибухозахист, протоколи зв’язку та вимоги до метрологічного забезпечення.

Обладнання може постачатися окремо або у складі готового вузла обліку з потоковим обчислювачем, датчиками тиску й температури, системою відбору проб та шафою керування.

ПРАКТИЧНИЙ ДОВІДНИК

Як підібрати обладнання для вашого об’єкта

Як обрати технологію вимірювання витрати

Для нафти, нафтопродуктів, газу та промислових рідин не існує одного універсального типу витратоміра. Об’ємні прилади доцільні для стабільних чистих продуктів і комерційного обліку, ультразвукові забезпечують малу втрату тиску та широкий діапазон, а турбінні рішення застосовують за достатньо однорідного потоку й правильно підготовленої вимірювальної ділянки.

Під час проєктування перевіряють не лише номінальну витрату, а й мінімальний робочий режим, в’язкість, наявність газової фази або механічних домішок, профіль швидкості та можливість повірки на місці. Окремо узгоджують точність системи, спосіб температурної та тискової компенсації, архівування даних і передачу результатів до верхнього рівня автоматизації.

Комплектація вимірювальної лінії

Витратомір працює як частина вимірювального каналу. До складу лінії можуть входити фільтр, струменевипрямляч, запірна арматура, датчики тиску й температури, перетворювач густини, потоковий обчислювач, пробовідбірник та засоби контролю герметичності. Конструкція має забезпечувати доступ до обслуговування і можливість перевірки без необґрунтованої зупинки об’єкта.

АДЕЙ-БУД підбирає обладнання за опитувальним листом, перевіряє сумісність сигналів і матеріалів, формує специфікацію та за потреби комплектує готовий вузол обліку. Для заміни чинного приладу додатково аналізуються монтажна довжина, фланці, кабельні підключення, налаштування обчислювача й чинна метрологічна документація.

ПОШИРЕНІ ЗАПИТАННЯ

Відповіді інженера

Які дані потрібні для підбору витратоміра?

Потрібні робоче середовище, мінімальна, нормальна й максимальна витрата, тиск, температура, густина, в’язкість, діаметр трубопроводу, клас фланців, вимоги до точності, вибухозахисту та вихідного сигналу.

Чи можна підібрати прилад для заміни встановленого?

Так. Для перевірки взаємозамінності потрібні модель чинного приладу, креслення або монтажні розміри, параметри процесу, схема підключення та опис наявної системи обліку.

Коли потрібна повірочна установка?

Вона потрібна, коли метрологічні характеристики витратоміра необхідно регулярно підтверджувати на робочому продукті або без демонтажу приладу з вимірювальної лінії.

Чи постачається витратомір окремо?

Можливе постачання окремого приладу, комплекту для заміни або повного вимірювального вузла з обчислювачем, датчиками, арматурою, автоматикою та документацією.
