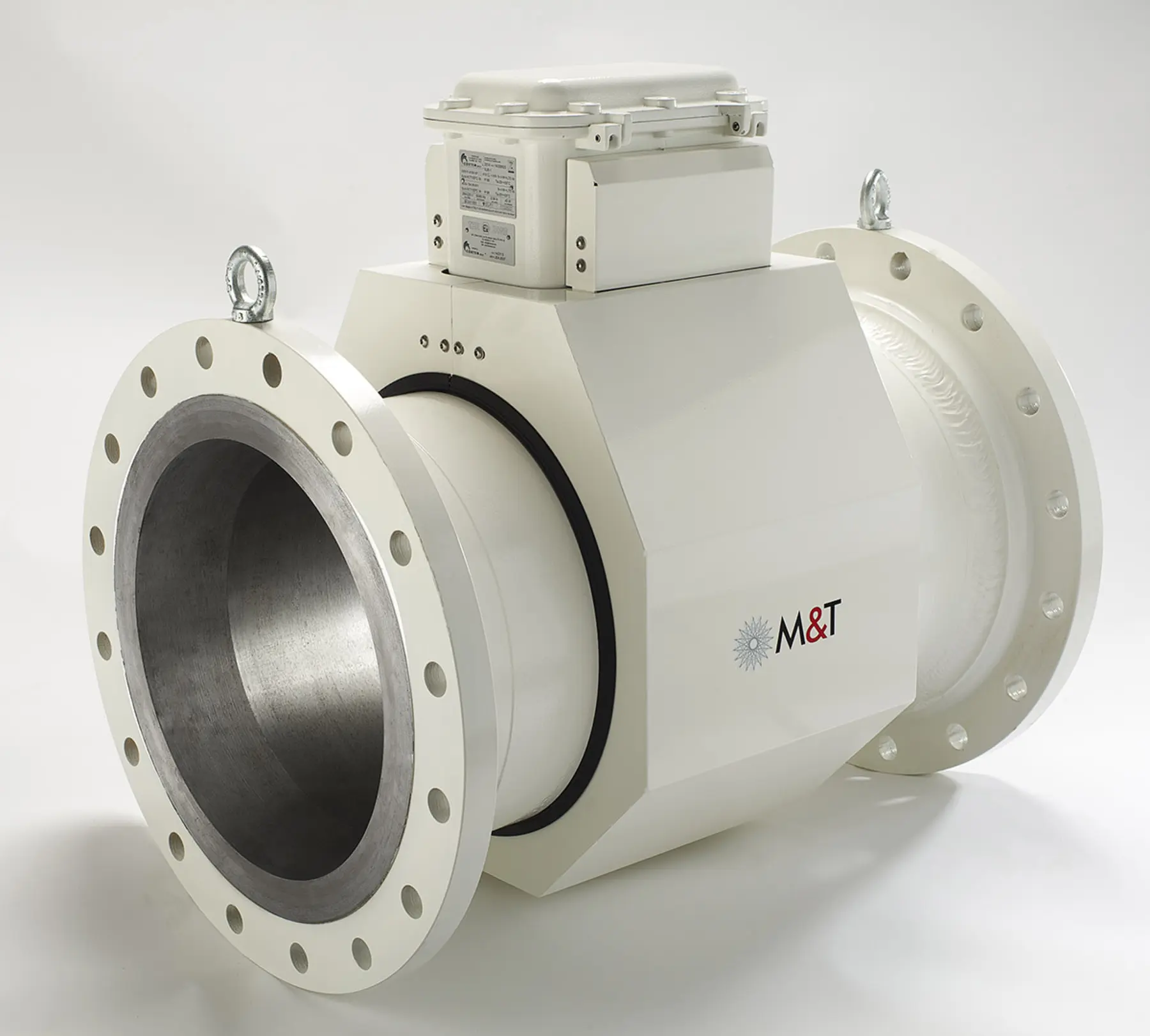

Ультразвуковий витратомір для обліку нафти та нафтопродуктів фірми M&T

Серія DFX призначена для високоточного вимірювання об’ємної витрати сирої нафти, нафтопродуктів, конденсату, скраплених газів та інших промислових рідин. Прилади застосовуються у фіскальному й комерційному обліку, де критичними є повторюваність, контроль профілю потоку та простежуваність результату.

Принцип роботи базується на вимірюванні різниці часу проходження ультразвукових імпульсів за напрямком потоку та проти нього. Електронний блок обробляє сигнали від акустичних каналів, визначає середню швидкість рідини у вимірювальному перерізі та розраховує миттєву витрату й накопичений об’єм.

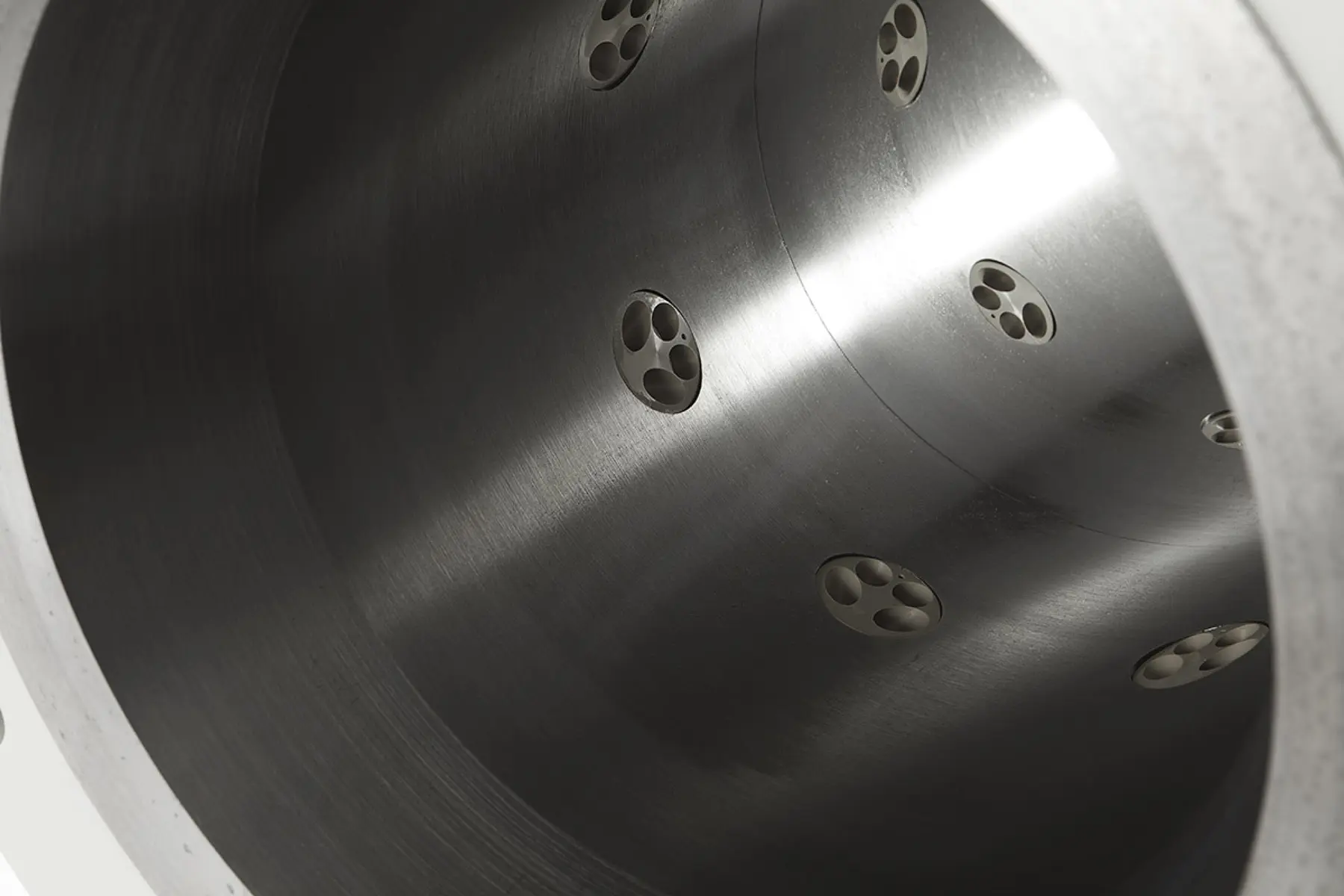

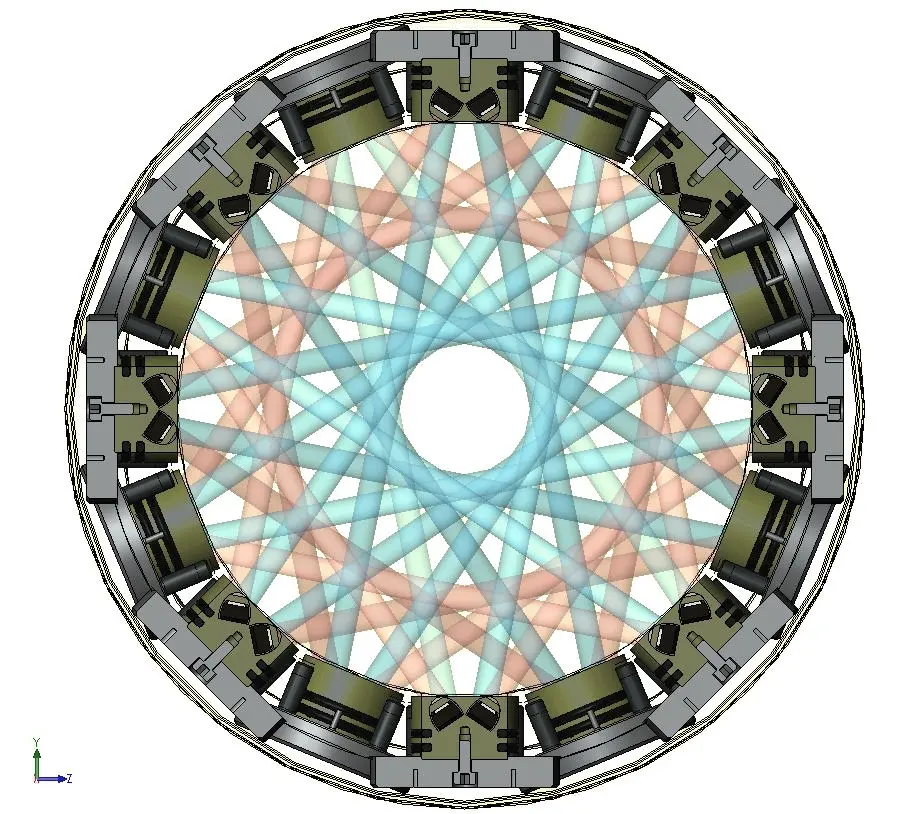

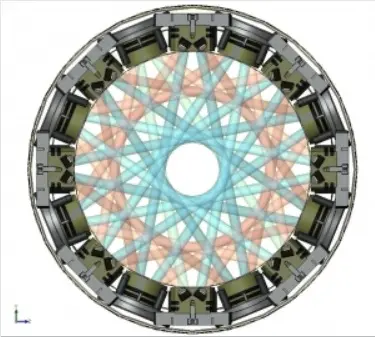

DFX-MM має два кільця по вісім перетворювачів. Кожен перетворювач формує чотири промені, у результаті чого створюється просторова система з 32 акустичних шляхів. Така схема дає детальну картину профілю швидкостей, високу надлишковість вимірювань і розширену діагностику стану приладу та потоку.

Витратомір може повірятися безпосередньо за допомогою кульових і компакт-пруверів у ламінарному, перехідному та турбулентному режимах. Доступні виконання зі струмовипрямною секцією, фланцями за стандартами GOST, ASME або DIN та цифровими інтерфейсами для інтеграції з потоковими обчислювачами й АСУ ТП.

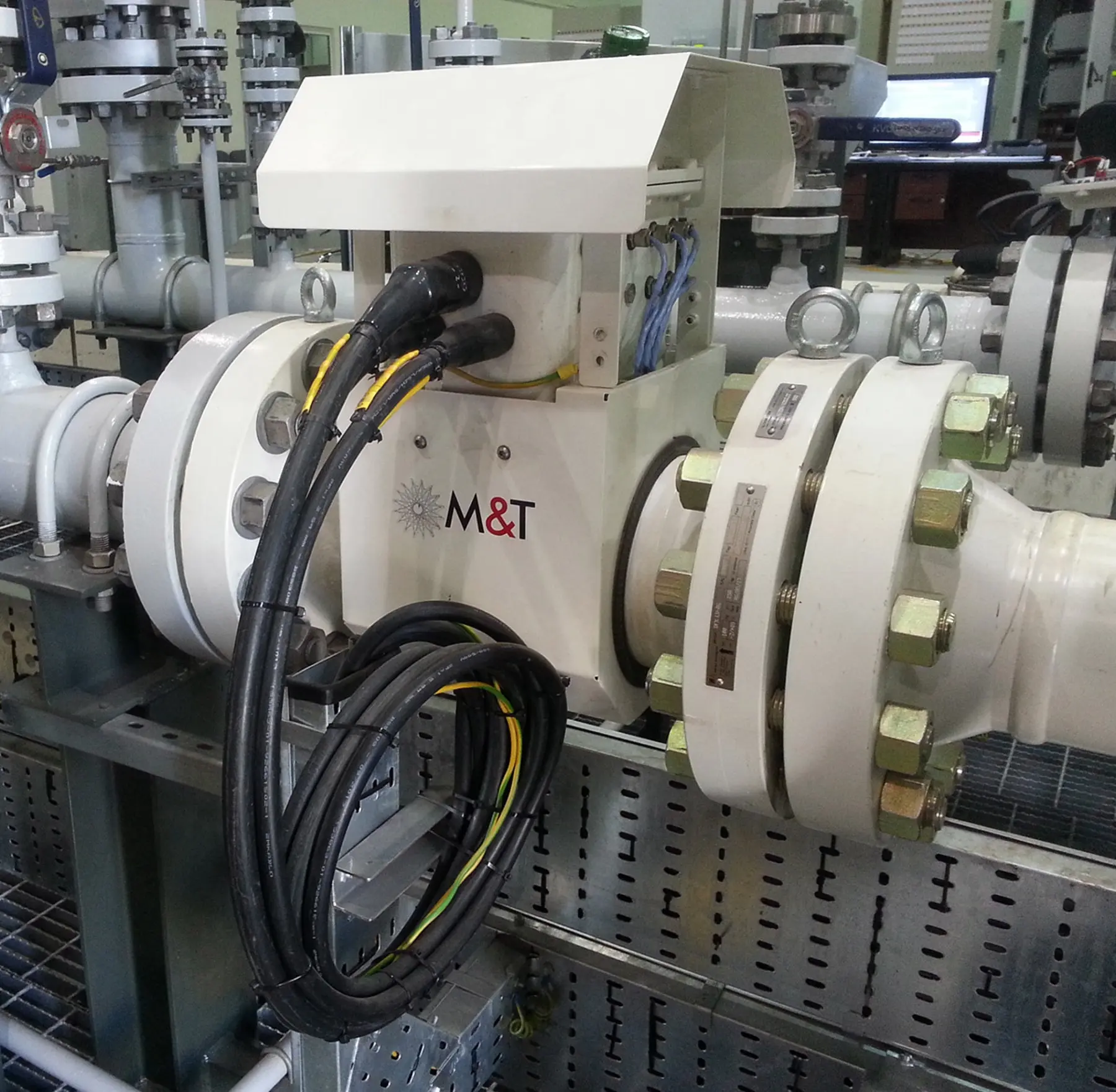

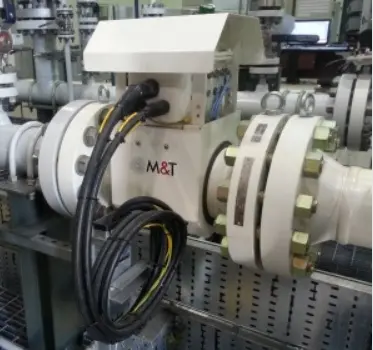

Типові місця встановлення — вузли обліку на магістральних трубопроводах, входи та виходи НПЗ, резервуарні парки, морські термінали, системи завантаження танкерів і вимірювальні комплекси FPSO. Конкретний типорозмір, діапазон і метрологічне виконання визначаються за опитувальним листом.

Ультразвуковий витратомір використовується для вимірювання витрати та обліку об’єму рідин, які протікають у трубопроводі під тиском.
