ПРИЗНАЧЕННЯ ТА ПРИНЦИП РОБОТИ
Детальний опис

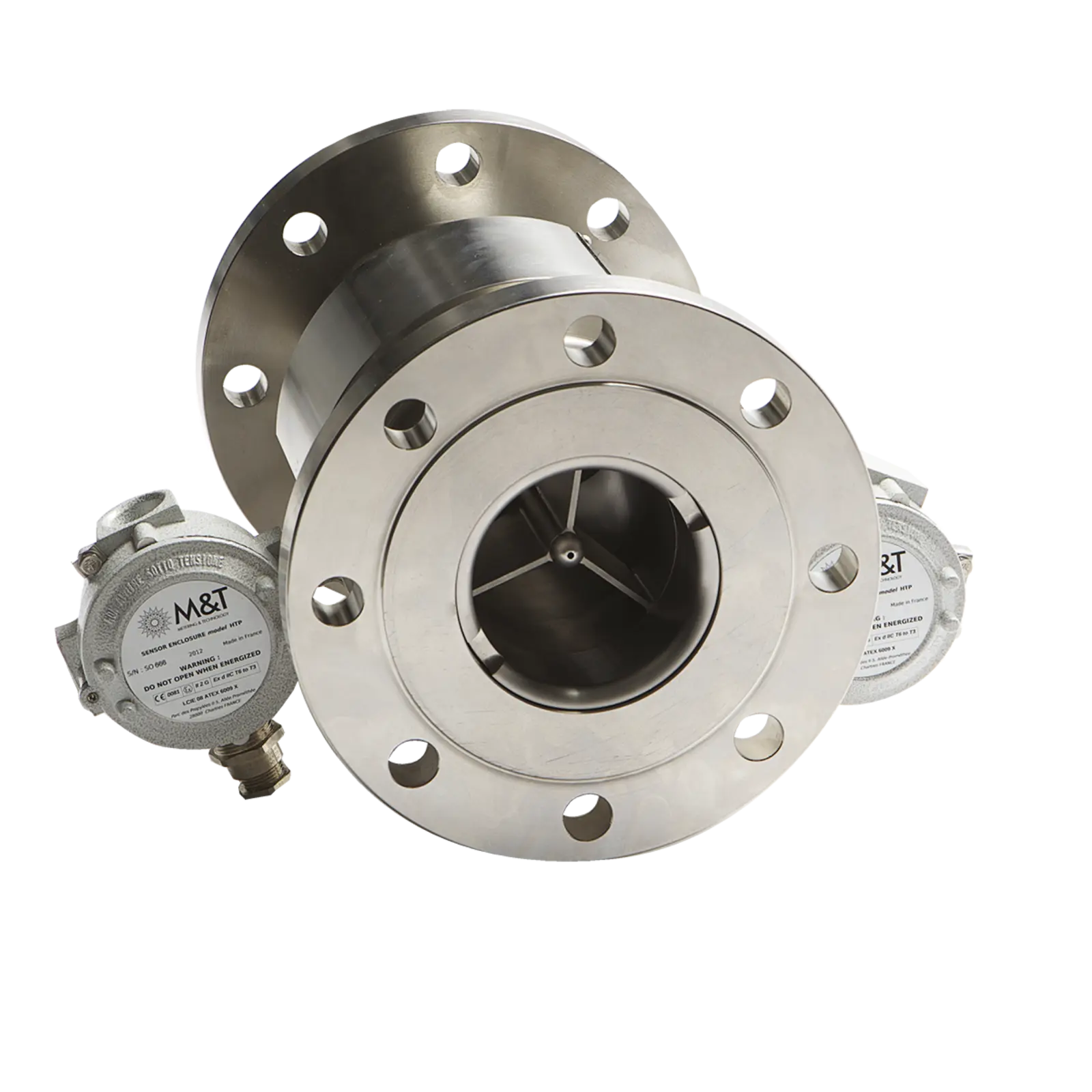

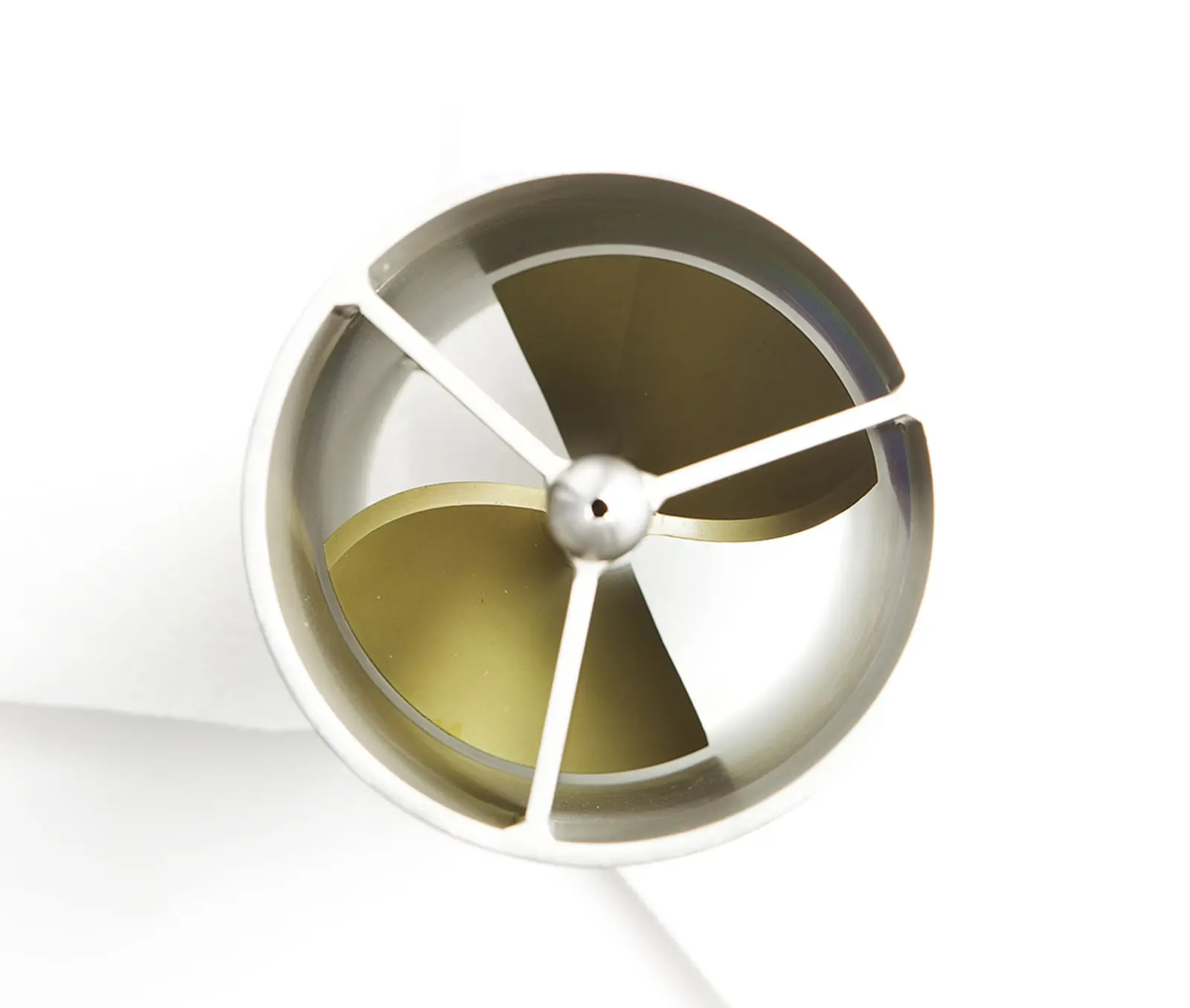

HTM — серія гелікоїдних турбінних витратомірів для високоточного об’ємного вимірювання сирої нафти та інших рідких вуглеводнів. Подвійний гелікоїдний ротор обертається пропорційно об’єму продукту, а магніти в лопатях формують імпульси для двох незалежних датчиків.

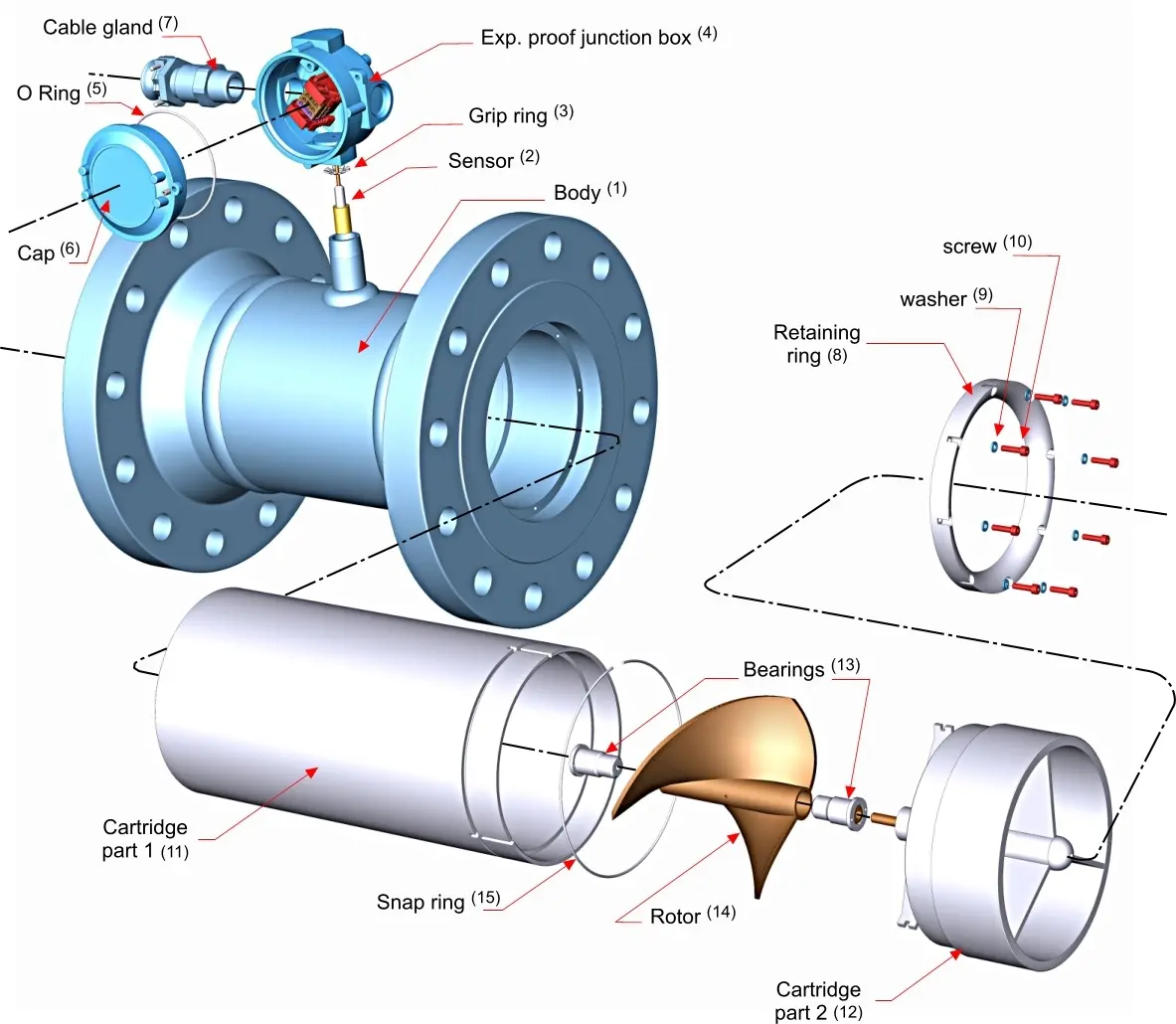

Ротор розміщений у збалансованій за тиском вимірювальній камері. Її двокомпонентна конструкція з точно вирівняними опорами зменшує тертя та забезпечує стабільну повторюваність. Картридж можна зняти для обслуговування і встановити назад без повторного калібрування за умови збереження штатної конфігурації.
Підшипники з карбіду вольфраму та канали змащування розраховані на роботу з продуктами, що можуть містити пісок, парафін або волокнисті забруднення. Доступні спеціальні матеріали — Duplex, Hastelloy та Inconel — для корозійних і складних середовищ.

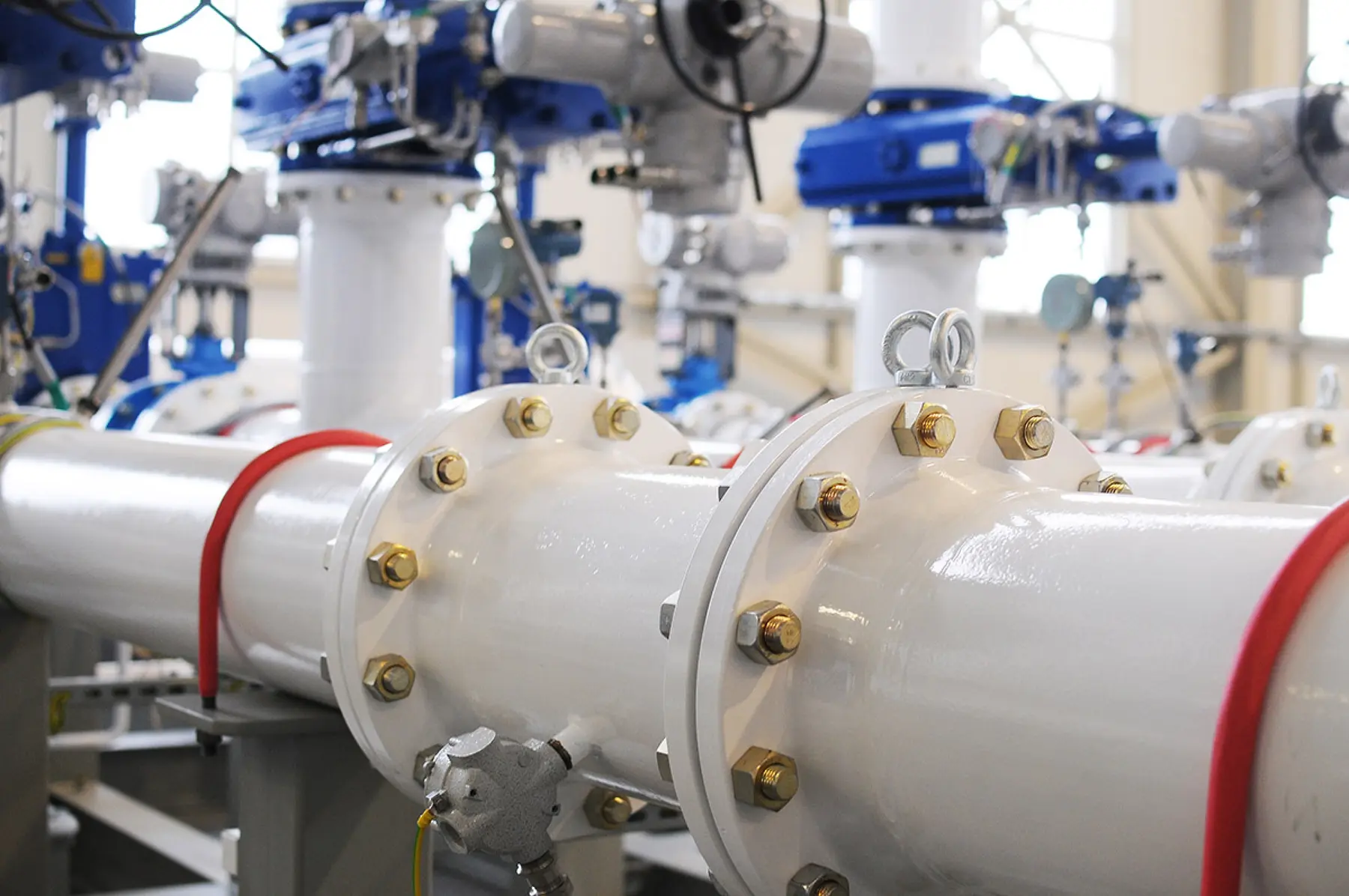

HTM застосовують на експортних терміналах, FPSO, трубопроводах, сепараторах і вузлах комерційного обліку. За складної конфігурації трубопроводу прилад може комплектуватися струмовипрямлячем M&T для стабілізації профілю потоку.
Витратоміри досить успішно використовуються в нафтовій промисловості.
ХАРАКТЕРИСТИКИ ТА ПІДБІР
Ключові параметри
Точні значення залежать від типорозміру, матеріалів, класу тиску та замовленого виконання.
- стабільний коефіцієнт вимірювання для продуктів різної в’язкості
- висока лінійність і повторюваність у широкому діапазоні витрати
- початок реєстрації імпульсів за дуже малої витрати
- низька втрата тиску на вимірювальній ділянці
- змінний картридж із нержавної сталі для швидкого сервісу
- самоочисні підшипники з карбіду вольфраму
- варіанти матеріалів Duplex, Hastelloy та Inconel
- придатність до комерційного обліку рідких вуглеводнів
