APT3100 — універсальний
Диференціальний, надлишковий та абсолютний тиск, рівень і витрата за перепадом тиску в одному сімействі приладів.
Зображення обладнання та технічні матеріали виробника
ПРИЗНАЧЕННЯ ТА ПРИНЦИП РОБОТИ
Детальний опис
Інтелектуальні перетворювачі тиску AUTROL формують точний уніфікований сигнал для систем контролю, регулювання, обліку та протиаварійного захисту. Вбудований мікропроцесор лінеаризує характеристику сенсора, компенсує вплив температури, виконує самодіагностику й зберігає налаштування в енергонезалежній пам’яті.
APT3100 — універсальна серія для вимірювання диференціального, надлишкового й абсолютного тиску, рівня у закритих апаратах та витрати за перепадом тиску. Передбачені двопровідний сигнал 4–20 мА, цифровий зв’язок HART, локальна індикація, зовнішнє коригування нуля й діапазону та переналаштування шкали до 100:1.
За даними виробника базова точність APT3100 становить ±0,075 % відкаліброваного діапазону, а для окремих виконань доступна опція ±0,04 %. Серія підтримує безперервну самодіагностику, автоматичну компенсацію температури навколишнього середовища й програмований аварійний режим. Допустима температура процесу для стандартної конфігурації заявлена в межах від −40 до +120 °C.

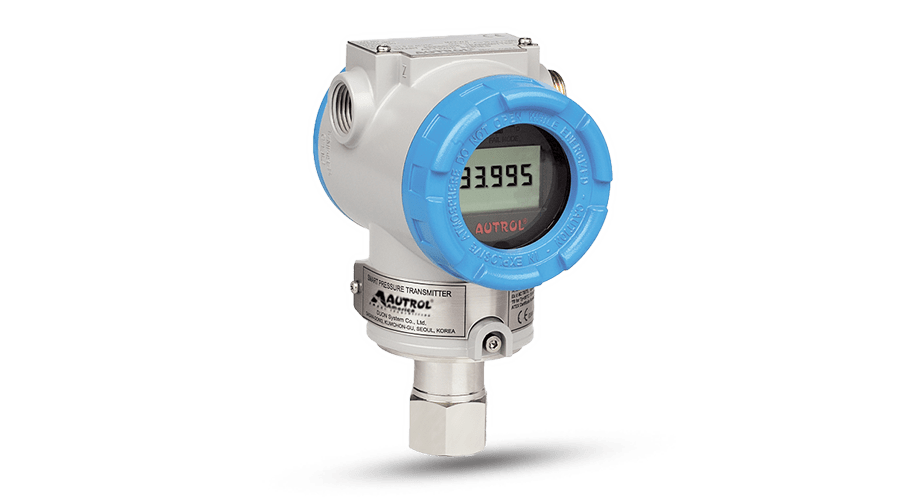

APT3200 оптимізований для надлишкового та абсолютного тиску. П’єзорезистивний вимірювальний елемент і алгоритм температурної компенсації забезпечують стабільність у широкому діапазоні умов. Виробник заявляє точність ±0,075 % відкаліброваного діапазону з опцією ±0,04 %, переналаштування до 100:1 та довготривалу стабільність.
APT3500 призначений для відповідальних контурів, де потрібна підвищена точність. Серія вимірює диференціальний, надлишковий та абсолютний тиск, рівень і витрату за перепадом тиску; заявлена еталонна точність становить ±0,04 % відкаліброваного діапазону. Підтримуються HART 7 і, залежно від виконання, Foundation Fieldbus.
Конкретна конфігурація формується за видом тиску, мінімальним і максимальним значенням, статичним та перевантажувальним тиском, температурою процесу, матеріалом мембрани, типом процесного приєднання, потребою у розділювальних мембранах або виносних капілярах, класом вибухозахисту та вимогами функціональної безпеки.
ТОВ «АДЕЙ-БУД» підбирає модель і діапазон, перевіряє сумісність матеріалів із середовищем, визначає монтажний комплект, вентильний блок та спосіб підключення до системи керування. Перед постачанням можуть бути узгоджені шкала, одиниці, аварійні рівні, демпфування й позначення приладу.
СЕРІЇ AUTROL
Вибір перетворювача за вимірювальною задачею
APT3200 — компактний
Надлишковий та абсолютний тиск із п’єзорезистивним сенсором, температурною компенсацією й переналаштуванням до 100:1.
APT3500 — високоточний
Підвищена еталонна точність для відповідальних вимірювальних контурів і підтримка сучасних цифрових протоколів.
Готовність до автоматизації
4–20 мА, HART, самодіагностика, локальна індикація та програмовані параметри для інтеграції з АСУ ТП.
ХАРАКТЕРИСТИКИ ТА ПІДБІР
Ключові параметри
Точні значення залежать від типорозміру, матеріалів, класу тиску та замовленого виконання.
- серії: APT3100, APT3200, APT3500
- вимірювання: диференціальний, надлишковий та абсолютний тиск
- додаткові задачі: рівень і витрата за перепадом тиску
- вихідний сигнал: двопровідний 4–20 мА
- цифровий зв’язок: HART; для APT3500 доступний Foundation Fieldbus
- базова точність APT3100/APT3200: ±0,075 % діапазону
- опційна точність APT3100/APT3200: ±0,04 % діапазону
- еталонна точність APT3500: ±0,04 % діапазону
- переналаштування діапазону: до 100:1 залежно від моделі
- температура процесу стандартного виконання: від −40 до +120 °C
- самодіагностика, аварійний режим і захист параметрів
- локальний дисплей та зовнішнє налаштування нуля й діапазону
