ATT2100 — польовий
Захищений корпус, локальний дисплей, зовнішні кнопки та монтаж безпосередньо біля точки вимірювання.
Зображення обладнання та технічні матеріали виробника
ПРИЗНАЧЕННЯ ТА ПРИНЦИП РОБОТИ
Детальний опис
Інтелектуальні перетворювачі температури AUTROL перетворюють сигнал первинного сенсора на стабільний двопровідний вихід 4–20 мА та передають діагностичні й конфігураційні дані через HART. Мікропроцесор виконує лінеаризацію характеристики, компенсацію температури навколишнього середовища, контроль стану сенсора та формування аварійного сигналу.
ATT2100 — польовий перетворювач для монтажу безпосередньо біля точки вимірювання. Він працює з термометрами опору, термопарами, сигналами в мілівольтах і резистивними входами. Вбудований дисплей, зовнішні кнопки, самодіагностика та захищений корпус дають змогу налаштовувати й контролювати прилад на об’єкті без демонтажу вимірювального контуру.
Для ATT2100 виробник заявляє цифрову похибку для термометрів опору до ±0,17 °C, а для термопар — до ±0,77 °C. Підтримуються HART 5 і HART 7, двопровідне живлення та робота за температури навколишнього середовища від −40 до +85 °C. Доступні промислові й вибухозахищені виконання; конкретний сертифікат необхідно перевіряти для обраної конфігурації.
ATT2200 призначений для монтажу на DIN-рейку в шафі автоматизації. Він підтримує термометри опору, термопари, мілівольтові та резистивні входи, HART 7, гальванічну розв’язку входу й безперервну самодіагностику. Таке виконання зручне, коли первинні датчики зведені до централізованої шафи керування.
ATT2250 — компактний головковий перетворювач із HART 5/7 для встановлення безпосередньо у з’єднувальну головку датчика. Він підтримує користувацьку лінеаризацію, контроль обриву сенсора, калібрування користувачем і двоканальні функції: усереднення, вибір більшого або меншого значення, суму, різницю та резервування.
Під час вибору визначають тип і схему підключення сенсора, робочий діапазон, потрібну похибку, місце монтажу, довжину кабелю, необхідність гальванічного розділення, вибухозахист, клас захисту оболонки та реакцію виходу при несправності. Для готового вимірювального вузла також узгоджують захисну гільзу, матеріал, процесне приєднання й довжину занурення.
ТОВ «АДЕЙ-БУД» допоможе обрати польове, щитове або головкове виконання, налаштувати діапазон і одиниці вимірювання, узгодити сенсор та підготувати прилад до інтеграції з наявною системою автоматизації.
ВИКОНАННЯ AUTROL
Три формати монтажу для різних задач

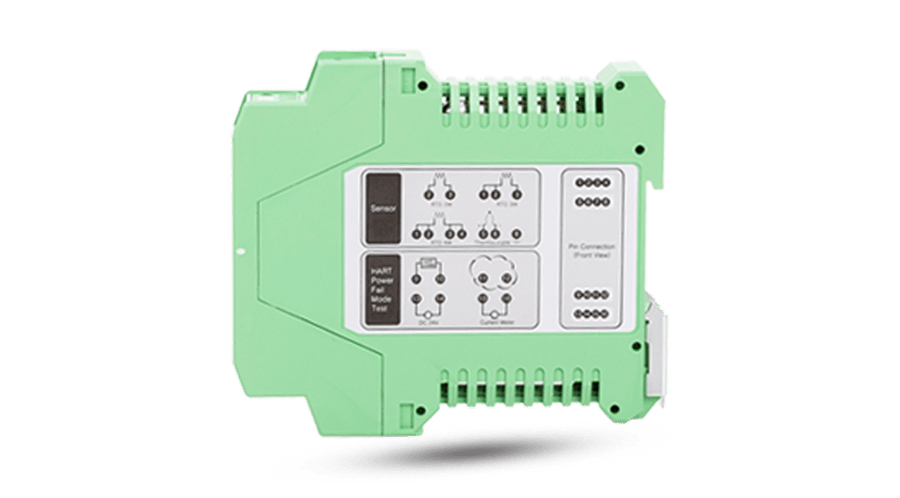

ATT2200 — на DIN-рейку
Щитове виконання з ізоляцією входу для централізованих шаф керування та модернізації наявних контурів.

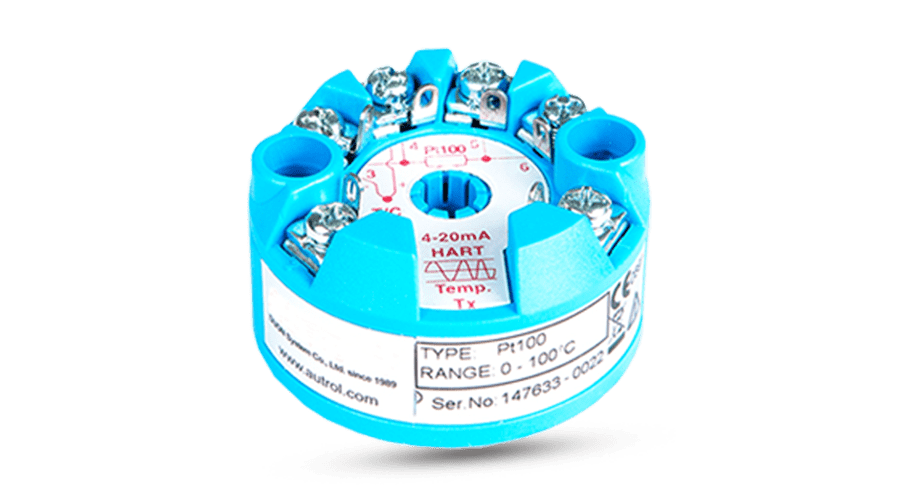

ATT2250 — головковий
Компактний модуль із HART і двоканальними алгоритмами для встановлення у головку первинного датчика.
Діагностика й інтеграція
Контроль сенсора, заданий аварійний режим, конфігурація діапазону та передавання даних до системи автоматизації.
ХАРАКТЕРИСТИКИ ТА ПІДБІР
Ключові параметри
Точні значення залежать від типорозміру, матеріалів, класу тиску та замовленого виконання.
- серії: ATT2100, ATT2200, ATT2250
- типи входів: RTD, термопара, мілівольти та опір
- вихідний сигнал: двопровідний 4–20 мА
- цифровий зв’язок: HART 5/7 залежно від моделі
- ATT2100: польове виконання з дисплеєм і зовнішніми кнопками
- ATT2200: монтаж на DIN-рейку та ізоляція входу
- ATT2250: головкове виконання й двоканальні функції
- температура навколишнього середовища: від −40 до +85 °C
- ATT2100: цифрова похибка RTD до ±0,17 °C
- ATT2100: цифрова похибка термопари до ±0,77 °C
- самодіагностика, виявлення обриву сенсора й аварійний вихід
- автоматична лінеаризація та температурна компенсація
