Захисні клапани
Швидко відводять частину рідини під час небезпечного підвищення тиску.

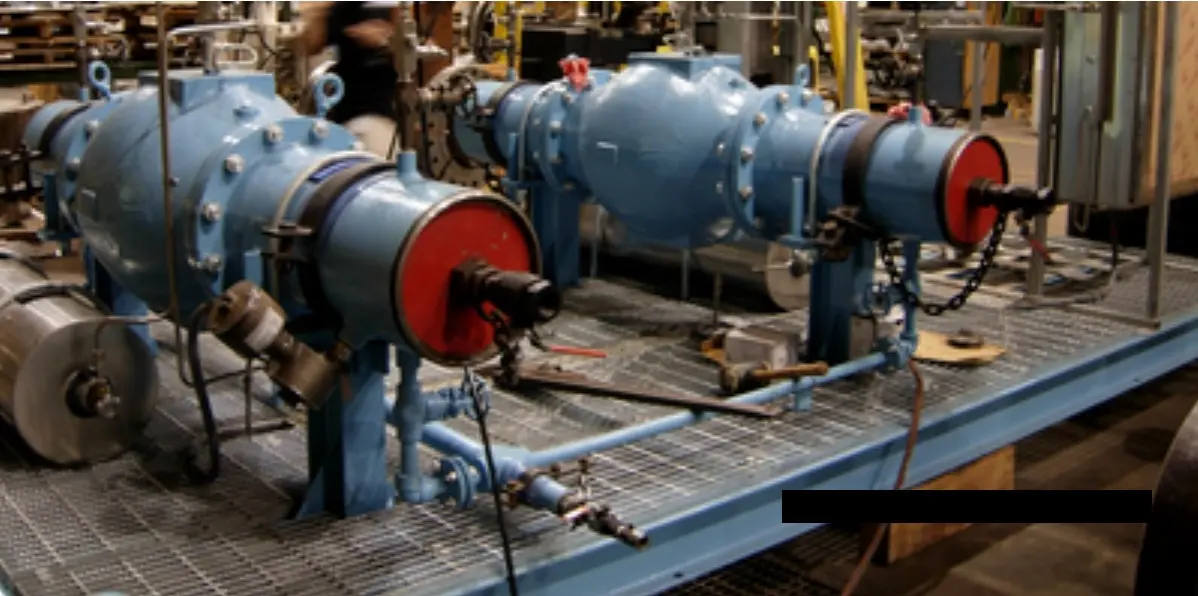

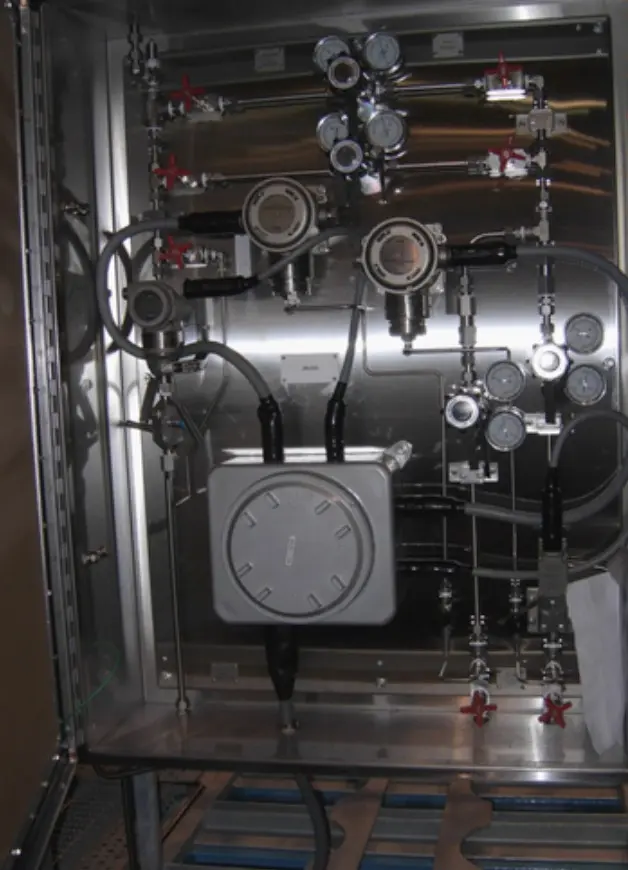

Фотографії реалізованих і комплектних інженерних рішень
ПРИЗНАЧЕННЯ ТА РЕАЛІЗАЦІЯ
Інженерний захист трубопроводу від аварійного імпульсу тиску
Гідроудар виникає, коли швидкість потоку різко змінюється через аварійну зупинку насоса, швидке закриття арматури або інше перемикання. Короткочасний імпульс може бути значно небезпечнішим за усталений робочий тиск і спричинити пошкодження трубопроводу, насосів, резервуарів та приєднаного обладнання.
Захист проєктується не за одним значенням тиску, а за динамічною моделлю всієї системи. Розрахунок визначає оптимальну комбінацію швидкодійних клапанів, ємностей, алгоритмів керування й уставок, які утримують тиск у допустимому коридорі для всіх розглянутих сценаріїв.
КОМПЛЕКТАЦІЯ
Елементи комплексу
Датчики та імпульсні лінії
Передають достовірні значення тиску до контролера в реальному часі.
Локальна автоматика
Підтримує індивідуальні або спільні уставки, контролює готовність і виконує самодіагностику.
Дистанційне керування
Надає диспетчеру стан системи, журнал спрацювань і дозволені команди.
Скидний трубопровід та ємність
Приймають розрахунковий об’єм рідини без створення додаткової небезпеки.
ПРИНЦИП РОБОТИ
Як працює система
Гідравлічна модель відтворює зупинки насосів, закриття арматури та інші критичні сценарії.
За результатами визначаються уставки, час відкриття й пропускна здатність кожного захисного елемента.
Коли тиск або швидкість його зміни досягають заданої межі, автоматика відкриває потрібні клапани.
Після згасання хвилі система контрольовано закриває скид і реєструє весь цикл.
ПЕРЕВАГИ
Що отримує замовник
- захист від реальних динамічних сценаріїв, а не лише статичного перевищення
- локальне й дистанційне керування
- індивідуальні уставки для клапанів
- повна реєстрація спрацювань і стану готовності
ДАНІ ДЛЯ ПІДБОРУ
Що потрібно для технічної пропозиції
Надішліть наявне технічне завдання або заповніть ці вихідні дані у довільній формі. Після уточнення режимів ми визначимо склад, виконання та межі постачання.
- повна гідравлічна схема та висотний профіль
- характеристики насосних агрегатів і приводів арматури
- властивості рідини в робочому діапазоні температур
- сценарії відмов і допустимі межі тиску
- наявні ємності, точки скиду та вимоги до диспетчеризації
СКЛАД РОБІТ
Що може входити до проєкту
Остаточний перелік робіт і документації формується відповідно до меж поставки та вимог замовника.
- аналіз вихідних даних, режимів роботи та вимог замовника
- розроблення технічної концепції та конфігурації системи
- підбір і взаємне узгодження обладнання та компонентів
- підготовка технічної документації й вимог до інтеграції
- супровід виготовлення, монтажу та пусконалагодження
ТЕХНІЧНА ПРОПОЗИЦІЯ
Розробимо конфігурацію під ваш об’єкт
Надішліть технічне завдання або коротко опишіть процес. Ми уточнимо вихідні дані та підготуємо наступні кроки.
