Шлюз резервуарного обліку для безперервного збору даних від рівнемірів, розрахунку запасів і передавання перевірених значень до Entis, DCS, SCADA або PLC. CIU 888 підтримує резервовану архітектуру та інтеграцію з установленими системами через сучасні й традиційні промислові протоколи.
КОРОТКО ПРО МОДЕЛЬ
Шлюз резервуарного обліку для безперервного збору даних від рівнемірів, розрахунку запасів і передавання перевірених значень до Entis, DCS, SCADA або PLC. CIU 888 підтримує резервовану архітектуру та інтеграцію з установленими системами через сучасні й традиційні промислові протоколи.
Honeywell Enraf CIU 888 є центральним шлюзом між резервуарними рівнемірами та системами керування запасами. Пристрій безперервно збирає виміряні параметри, перевіряє їхню достовірність, виконує розрахунки запасів і надає дані декільком хост-системам.
Модульна архітектура дає змогу інтегрувати наявні послідовні інтерфейси та сучасні Ethernet-мережі. Для відповідальних об’єктів передбачене гаряче резервування з синхронізацією блоків у реальному часі.
ПРИНЦИП РОБОТИ
CIU 888 циклічно опитує резервуарні рівнеміри та допоміжні сенсори, перевіряє цілісність даних і виконує розрахунки запасів за налаштованими таблицями та міжнародними методиками. Результати синхронізуються між резервованими блоками й передаються до системи керування запасами або диспетчеризації.
ІНТЕГРАЦІЯ
CIU 888 приймає дані від рівнемірів Honeywell Enraf та сумісного польового обладнання через Enraf BPM, TRL/2, Serial Modbus та інші інтерфейси. На верхній рівень інформація передається до Entis, DCS, SCADA або PLC через Modbus TCP/IP, OPC UA TCP чи послідовні канали. Конфігурація може охоплювати до 80 резервуарів з одним рівнеміром або до 40 резервуарів із двома рівнемірами.

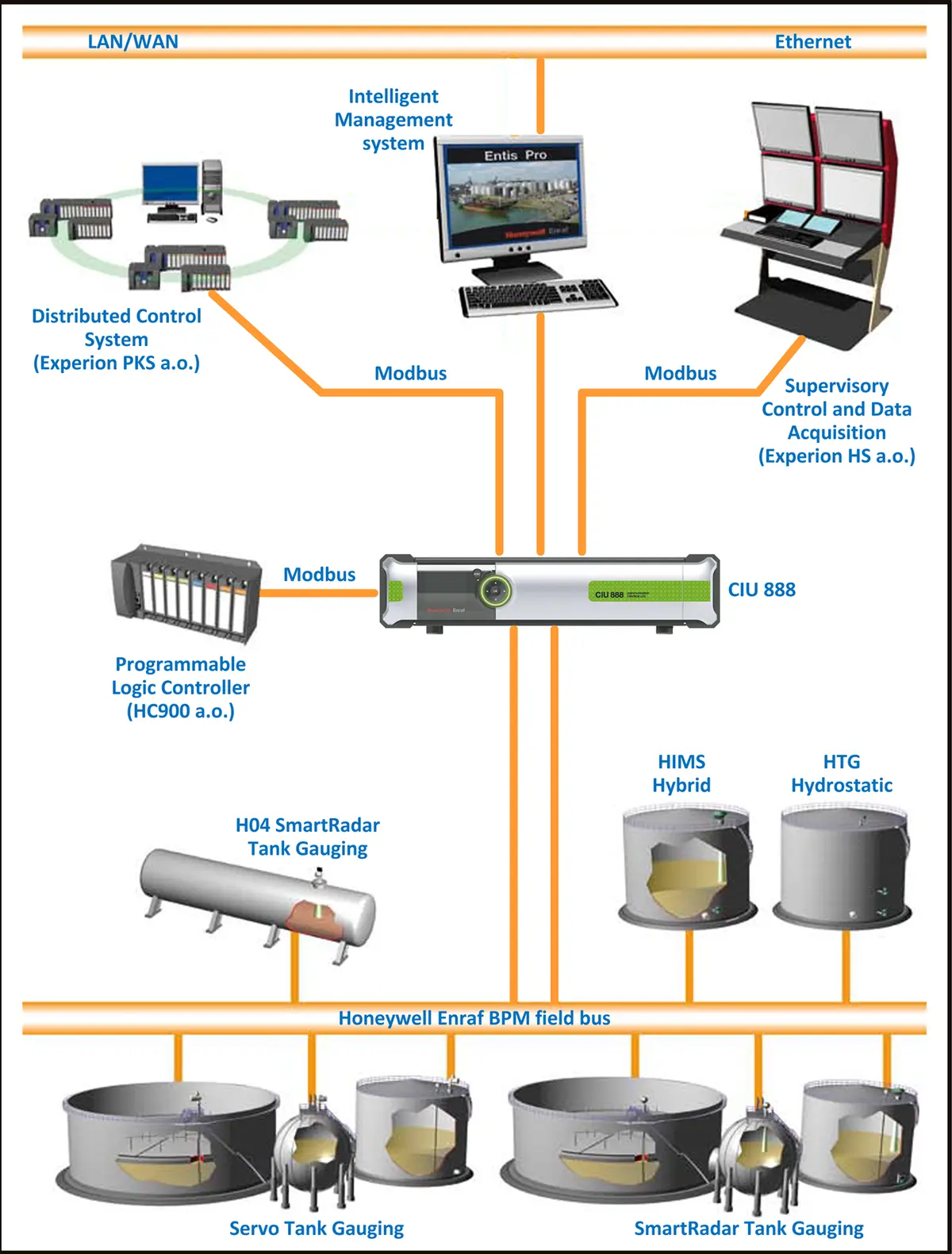

АРХІТЕКТУРА СИСТЕМИ
CIU 888 об’єднує резервуарні рівнеміри та польові шини з Entis, DCS, SCADA або PLC і передає виміряні та розраховані дані на верхній рівень.
ТЕХНІЧНІ ДАНІ
Наведені параметри описують серію. Доступний діапазон залежить від типорозміру, матеріалів, приєднання, сертифікації та обраної опції.
до 80 резервуарів з одним рівнеміром або до 40 з двома рівнемірами
гаряче резервування із синхронізацією в реальному часі
Modbus TCP/IP, OPC UA TCP, Serial Modbus, Enraf BPM та TRL/2
шість гнучких польових і хост-портів та три Ethernet-інтерфейси
вбудовані розрахунки запасів за методиками API та ASTM
ПЕРЕВАГИ
єдиний шлюз для виміряних і розрахованих даних резервуарного парку
гаряче резервування та синхронізація в реальному часі
підтримка сучасних Ethernet-протоколів і встановлених послідовних систем
масштабування до 80 резервуарів та вбудовані розрахунки за API/ASTM
ЗАСТОСУВАННЯ
ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ
Коректний монтаж і початкове налаштування так само важливі, як правильний вибір моделі. Базовий перелік робіт уточнюється для конкретної конфігурації.
узгодження кількості резервуарів, рівнемірів і необхідних розрахункових функцій
вибір плат польових інтерфейсів, хост-портів і схеми мережевого резервування
налаштування бази резервуарів, таблиць, протоколів і карт Modbus
перевірка обміну з рівнемірами, Entis, DCS, SCADA або PLC та тестування резервування
ДАНІ ДЛЯ ПІДБОРУ
Вихідні дані потрібні для перевірки робочої точки, сумісності матеріалів і складу замовного коду.
висота й конструкція резервуара або технологічної ємності
продукт, його температура, тиск і діелектричні властивості
піна, пара, мішалки та внутрішні конструкції
необхідність вимірювання межі фаз, температури й підтоварної води
вимоги до комерційного обліку та захисту від переливу
