Як обрати технологію вимірювання рівня

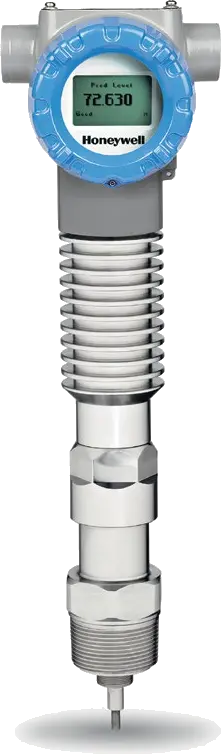

Направлено-хвильовий радар, зокрема Honeywell SmartLine SLG700, передає імпульс уздовж зонда. Він доцільний для технологічних ємностей, сепараторів, байпасних камер і задач одночасного вимірювання рівня та межі поділу двох рідин. Тип зонда — стрижневий, тросовий або коаксіальний — визначають за висотою, вільним простором, діелектричною проникністю та внутрішніми конструкціями.

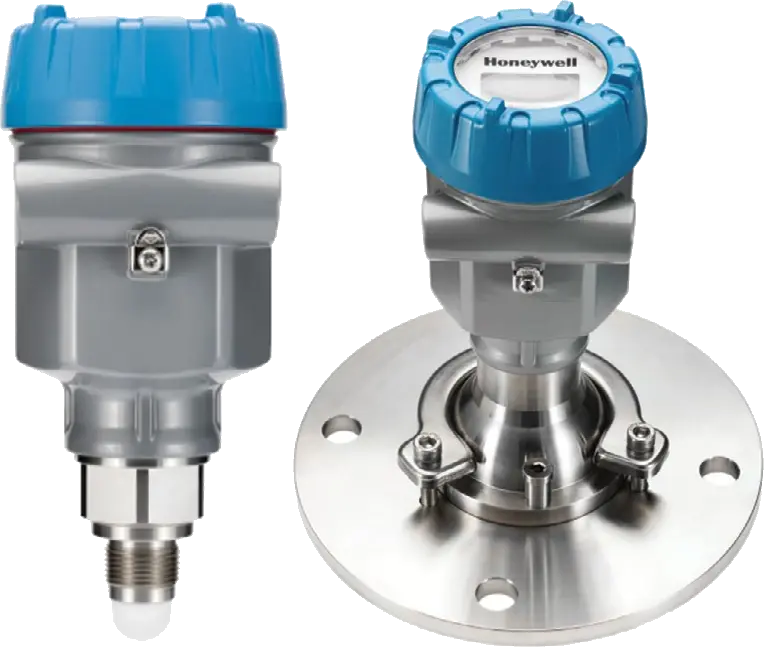

Безконтактний радар SLN700 працює без занурених деталей і формує вузький промінь на частоті 80 ГГц. Він зручний для агресивних середовищ, ємностей із мішалками, вузьких патрубків і сипких продуктів. SmartRadar FlexLine 990 належить до іншого класу: це автоматичний резервуарний рівнемір для великих сховищ, інвентаризації, комерційного обліку та спеціальних функцій резервуарного парку.
Технологічне вимірювання чи резервуарний облік
Для керування процесом зазвичай достатньо достовірного безперервного рівня, сигналу 4–20 мА/HART і діагностики приладу. У комерційному або інвентарному обліку оцінюють увесь вимірювальний ланцюг: клас точності рівнеміра, градуювальну таблицю резервуара, середню температуру продукту, густину, тиск, підтоварну воду, алгоритми приведення об’єму та простежуваність даних.
Тому точний рівнемір сам по собі не дорівнює готовій системі обліку. АДЕЙ-БУД визначає склад польових приладів, обмін даними, резервування, облікові розрахунки, архіви й передачу результатів до Entis, DCS, SCADA або іншої системи замовника.
Антена, зонд і місце встановлення
На якість радарного сигналу впливають геометрія даху, висота та діаметр патрубка, стінка резервуара, сходи, змійовики, опори, напрямна труба, плаваючий дах, піна, пара, пил і хвилювання поверхні. Для безконтактного радара перевіряють діаграму спрямованості та карту завадних відбиттів; для направлено-хвильового — довжину, кріплення й допустиме навантаження на зонд.
Вибір виконання починається з креслення резервуара та фактичного місця монтажу. Це дозволяє уникнути мертвої зони, нестійкого відбиття, контакту з мішалкою, надмірного натягу троса або помилки через неврахований внутрішній елемент.
Захист від переповнення
Робоче вимірювання рівня та незалежний захист від переповнення мають різні функції. Архітектуру захисту визначають за аналізом ризиків, потрібним рівнем функціональної безпеки, незалежністю каналів, діагностичним покриттям, часом реакції та логікою відсікання або зупинки наливу.
SmartRadar FlexLine 990 має сертифіковані варіанти функцій SIL 2/SIL 3, але придатність конкретного виконання для захисного контуру підтверджують за замовним кодом, сертифікатом і проєктною документацією. Не можна автоматично вважати будь-яку конфігурацію рівнеміра незалежним захистом від переповнення.
Модернізація чинної системи Honeywell Enraf
Під час модернізації спочатку фіксують встановлені рівнеміри, польові шини, інтерфейсні модулі, облікове програмне забезпечення, адресацію, кабельні траси й доступні запасні частини. Після цього визначають, що можна залишити, що потребує заміни та чи доцільний поетапний перехід без одночасної зупинки всього резервуарного парку.
CIU 888 може об’єднувати сучасні Ethernet-протоколи з традиційними інтерфейсами Honeywell Enraf. Конкретна схема залежить від кількості резервуарів, типів приладів, вимог до гарячого резервування та систем верхнього рівня. Перед впровадженням формують таблицю сигналів, карту обміну й сценарій приймальних випробувань.
Який рівнемір обрати для резервуара з нафтою або пальним?
Для великого резервуара з вимогами до інвентаризації чи комерційного обліку зазвичай розглядають високоточний SmartRadar FlexLine 990 або сервоприводний Enraf. Для технологічної ємності вибір частіше роблять між SLG700 і SLN700. Остаточне рішення залежить від точності, конструкції резервуара, продукту, завад, монтажу та функцій системи.
Чим направлено-хвильовий радар відрізняється від безконтактного?
У SLG700 сигнал рухається вздовж зонда, що допомагає у вузьких ємностях і під час вимірювання межі фаз. SLN700 випромінює сигнал без контакту з продуктом, тому не має занурених деталей і зручний для агресивних середовищ, мішалок та сипких матеріалів.
Чи впливає піна на радарне вимірювання?
Так. Вплив залежить від товщини, густини й електричних властивостей піни та частоти радара. Потрібно проаналізувати продукт, режими процесу, антену або зонд і перевірити запас рівня сигналу.
Чи можна одночасно вимірювати рівень продукту і підтоварної води?
Так, але не кожним виконанням. Межу двох рідин може визначати направлено-хвильовий або сервоприводний прилад за відповідних властивостей фаз. У резервуарному обліку також застосовують окремий водяний зонд у складі VITO.
Що потрібно для розрахунку об’єму продукту в резервуарі?
Потрібні виміряний рівень, чинна градуювальна таблиця резервуара, середня температура продукту та алгоритм температурної поправки. Залежно від задачі також використовують густину, тиск, рівень підтоварної води й дані про плаваючий дах.
Чи можна замінити старий рівнемір Enraf без повної перебудови системи?
У багатьох випадках можлива поетапна модернізація. Потрібно перевірити модель приладу, польовий протокол, кабелі, CIU, програмне забезпечення, адресацію та функції сигналізації. Після аудиту формується схема переходу й перелік сумісного обладнання.
Які дані потрібні для підбору рівнеміра?
Надішліть креслення або опитувальний лист, висоту й тип резервуара, продукт, діапазон рівня, температуру й тиск, опис піни та пари, патрубок, внутрішні конструкції, потрібну точність, протокол, вибухозахист і вимоги до переповнення.
Від чого залежить ціна рівнеміра Honeywell?
Від моделі, антени або зонда, довжини вимірювання, матеріалів, процесного приєднання, температурно-тискового виконання, вибухозахисту, точності, протоколу й функціональної безпеки. Ціну визначають після формування замовного коду.
↗
↗
↗
↗
↗
↗
