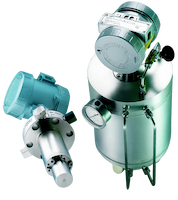

Перетворювач густини рідини вимірювальної компанії Mobrey Measurement

Датчик густини рідини служить для безперервного перетворення температури та густини рідин, газів і сумішей рідин, а також рідин, що містять тверді включення, в електросигнал.

Датчики використовуються в гірничодобувній, фармацевтичній, харчовій, нафтохімічній, хімічній, водній та багатьох інших галузях промисловості для контролю технологічних процесів.

Mobrey Measurement виготовляє датчики густини рідин двох типів:

У датчику густини проточного типу рідина, яка контролюється, протікає по тонкостінній трубці, виготовленій із якісного матеріалу. Ця трубка закріплюється на сильфонах із обох сторін. Під впливом збуджувальної електромагнітної системи трубка вібрує на своїй частоті.

Тип датчика вибирається залежно від хімічної активності рідини, яка контролюється. Коли рідина проходить через трубку, частота її коливань змінюється відповідно до густини рідини, що знаходиться в цей момент у трубці. Отже, маса рідини в центральній трубці формує частоту її коливань.

Для вимірювання густини вуглеводневих продуктів слід обирати датчик 7835 , центральна трубка якого виготовлена з NI-SPAN-C .

Електронний блок датчика розташовано біля торця, на зовнішній поверхні. На ньому є запобіжний клапан, який спрацьовує при малоймовірному витоку з центральної трубки у разі різкої зміни тиску. Встановлюючи датчик, його потрібно розміщувати так, щоб у разі спрацювання клапана рідина виходила у безпечному напрямку.

Якщо витрати рідини невеликі, датчик слід встановлювати під нахилом або вертикально, щоб потік рідини спрямовувався знизу вгору. За наявності у рідині твердих частинок напрямок потоку має бути зворотним. При монтажі в трубопроводах із малим внутрішнім діаметром датчик слід встановлювати одразу в магістраль. При цьому потрібно передбачити можливість перекриття трубопроводу для зняття датчика під час виконання профілактичних робіт і калібрування.

Часто датчик встановлюють на обвідній магістралі паралельно основній лінії. Це дає змогу виконувати профілактичні роботи та калібрування без зупинки трубопроводу. За високої витрати або безперервного потоку місце встановлення датчика обирають з урахуванням конструкції підвідних трубопроводів.

Якщо немає критичних вимог до точності, у резервуарах або трубопроводах можна використовувати занурювальні датчики густини рідин моделей 7288 або 7286 . Як чутливий елемент у них застосовується камерний модуль, який кріпиться до фланця з внутрішнім стержнем і занурюється в контрольовану рідину. Електронний блок датчика встановлюється на зовнішньому боці фланця. Встановлення на трубопроводах здійснюється так, щоб потік не впливав на результати вимірювань. Датчик 7288 має перетворювач, який забезпечує аналоговий вихідний сигнал 4–20 мА .
