Направляемый или бесконтактный радар
SLG700 направляет импульс вдоль зонда и особенно полезен для жидкостей, границы фаз, небольших отражений, пара и ряда применений с пеной. Но зонд контактирует с продуктом, поэтому нужно учитывать налипание, вязкость, нагрузку и геометрию емкости.
SLN700 измеряет без контакта. Частота 80 ГГц формирует узкий луч, удобный возле внутренних конструкций и на сыпучих продуктах. При выборе проверяют патрубок, зону обзора, поверхность продукта, пыль и отражающую способность среды.
Технологический уровень или резервуарный учет
Для управления технологическим процессом обычно важны надежность сигнала, совместимость с DCS и устойчивость к условиям среды. Для резервуарного учета требования шире: высокая точность, стабильная контрольная высота, градуировочная таблица, температура, плотность и прослеживаемость данных.
SmartRadar FlexLine 990 проектируют как элемент автоматической системы учета резервуарного парка. Его данные дополняют VITO, датчики давления, шлюзы и программное обеспечение расчета запасов.
Антенна, зонд и место установки
Даже правильно выбранная технология может работать неудовлетворительно при ошибке монтажа. Нужны чертеж патрубка, расстояния до стенок, мешалок и лестниц, данные о направляющей трубе, зоне налипания и возможной турбулентности.
Для FlexLine сравнивают планарную антенну в направляющей трубе и рупорную антенну для свободного пространства. Для SLG700 выбирают стержневой, тросовый или коаксиальный зонд и проверяют механические ограничения.
Защита от переполнения
Измерение для управления запасами и независимая функция защиты от переполнения — разные задачи. Архитектуру определяют по анализу риска: выбирают независимость канала, уровень полноты безопасности, диагностические проверки, уставки и периодические испытания.
Наличие SIL-варианта у прибора не заменяет проектирование всей защитной функции. Необходимо оценить датчик, логику, исполнительное действие и процедуры обслуживания как единый контур.
Модернизация установленной системы Enraf
Перед заменой прибора фиксируют установленную модель, полевую шину, питание, шлюзы, адресацию, параметры резервуара и интерфейсы верхнего уровня. Это позволяет сохранить работоспособную часть системы и спланировать миграцию без потери данных.

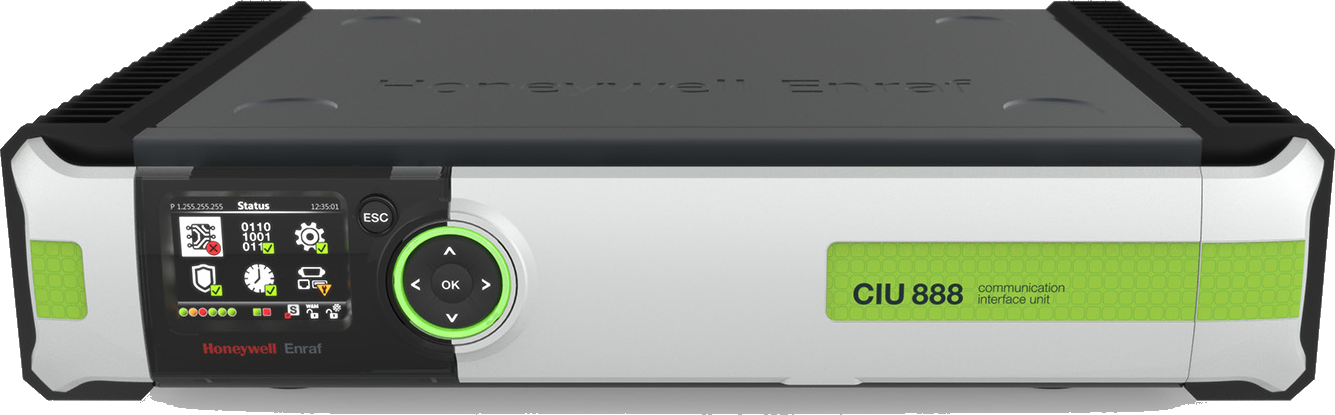

АДЕЙ-БУД проверяет совместимость FlexLine, VITO и CIU 888 с действующей инфраструктурой, готовит схему перехода и перечень испытаний после монтажа.
Какой уровнемер выбрать для резервуара с нефтью или топливом?
Для высокоточного резервуарного учета обычно рассматривают SmartRadar FlexLine 990 или современную сервоприводную систему Honeywell Enraf. Выбор зависит от конструкции резервуара, направляющей трубы, продукта, требуемого класса точности, метрологических требований и установленной инфраструктуры.
Чем направляемый радар отличается от бесконтактного?
У направляемого радара сигнал идет вдоль зонда, который контактирует с продуктом; это удобно для границы фаз и сложного газового пространства. Бесконтактный радар измеряет отражение от поверхности без зонда и лучше подходит там, где контакт нежелателен или измеряется сыпучий продукт.
Как измерить границу продукта и подтоварной воды?
Для технологической емкости можно применить SLG700 при достаточной разнице диэлектрических свойств двух жидкостей. В резервуарном учете границу фаз определяют совместимым сервоприводным уровнемером или отдельным датчиком подтоварной воды в составе системы.
Влияет ли пена на радарный уровнемер?
Да, влияние зависит от плотности, толщины и проводимости пены. Направляемый радар часто устойчивее, но универсального ответа нет: необходимо оценить продукт, режим процесса, антенну или зонд и ожидаемый профиль отражений.
Можно ли по уровню сразу получить объем продукта?
Можно, если в системе есть актуальная градуировочная таблица резервуара и правильно определена контрольная высота. Для стандартного объема нужна температурная коррекция, а для массы — данные о плотности; также учитывают подтоварную воду.
Можно ли заменить старый уровнемер Enraf без полной замены системы?
Часто да. Сначала проверяют полевую шину, питание, шлюз, интерфейсы, механическое присоединение и базу резервуаров. После этого выбирают совместимую схему миграции и поэтапные испытания.
Какие данные нужны для подбора уровнемера?
Нужны чертеж емкости и патрубка, высота и рабочий диапазон, продукт, давление, температура, пена или пар, внутренние конструкции, требуемая точность, взрывоопасная зона, протокол и назначение измерения.
От чего зависит цена системы резервуарного учета?
От числа резервуаров, типа и точности уровнемеров, температурных и водяных датчиков, шлюзов, программного обеспечения, резервирования, монтажных материалов, пусконаладки, метрологических процедур и интеграции с верхним уровнем.
↗
↗
↗
↗
↗
↗
↗
